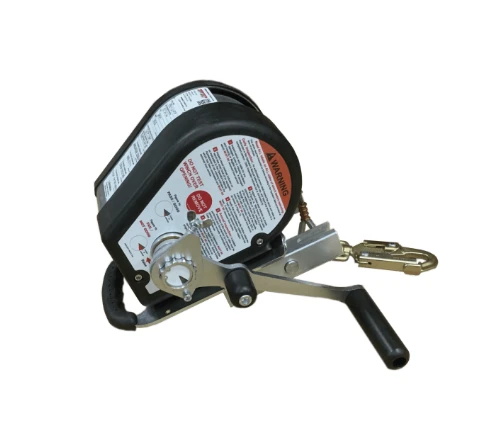

WINCH DAVIT/SIDE ENTRY STEEL 30 m ręczna wciągarka osobowa 140 kg

Irudek WINCH DAVIT/SIDE ENTRY STEEL 30 m to profesjonalna wciągarka osobowa przeznaczona do kontrolowanego podnoszenia i opuszczania użytkowników podczas pracy w głębokich przestrzeniach zamkniętych. Jest kompatybilna z systemami kotwiczącymi DAVIT oraz systemami bocznego dostępu SIDE ENTRY, umożliwiając przygotowanie stanowiska do wejścia, pracy i ewakuacji.

Wariant wyposażono w ocynkowaną linę stalową o długości 30 m i średnicy 0,5 cm. Zwiększony zasięg pozwala obsługiwać głębokie studzienki, szyby, zbiorniki, komory oraz rozbudowane instalacje technologiczne.

Ręczna korba i przełożenie mechaniczne 11:1 zapewniają precyzyjne sterowanie położeniem użytkownika. Wciągarka może również współpracować z opcjonalnym napędem Power Drive, ułatwiającym prowadzenie długotrwałych operacji podnoszenia.

Lina stalowa o długości 30 m

Długość robocza 30 m pozwala wykorzystywać urządzenie w miejscach, w których standardowa lina 18 m byłaby niewystarczająca.

Wariant ten jest przeznaczony szczególnie do:

• głębokich studzienek,
• szybów i kanałów,
• zbiorników przemysłowych,
• komór podziemnych,
• wysokich konstrukcji technologicznych,
• stanowisk wymagających znacznego zakresu podnoszenia.

Ocynkowana lina stalowa o średnicy 0,5 cm zapewnia odpowiednią odporność mechaniczną i trwałość podczas intensywnego użytkowania.

Kontrolowane przemieszczanie użytkownika

Wciągarka umożliwia płynne podnoszenie i opuszczanie osoby podczas normalnego dostępu oraz prowadzenia działań ratowniczych.

Może być wykorzystywana do:

• opuszczania użytkownika do miejsca pracy,
• utrzymywania jego kontrolowanej pozycji,
• wydobywania pracownika po zakończeniu zadania,
• podnoszenia osoby niezdolnej do samodzielnego poruszania się,
• realizacji procedury ewakuacyjnej.

Operator może obsługiwać mechanizm z bezpiecznego stanowiska znajdującego się poza przestrzenią zamkniętą.

Przełożenie mechaniczne 11:1

Przewaga mechaniczna 11:1 ogranicza siłę konieczną do podnoszenia obciążenia. Ułatwia to wydobywanie użytkownika z dużej głębokości i poprawia kontrolę podczas prowadzenia długotrwałej operacji.

Średnia siła wymagana do obracania korby przy obciążeniu znamionowym wynosi około 133 N.

Obsługa ręczna

Standardowa korba pozwala używać wciągarki bez zewnętrznego źródła energii. Rozwiązanie zapewnia niezawodność w terenie, obiektach podziemnych oraz miejscach, w których dostęp do zasilania jest ograniczony.

Ręczny napęd zapewnia operatorowi bezpośrednią kontrolę nad prędkością podnoszenia i opuszczania.

Możliwość zastosowania napędu Power Drive

Mechanizm jest kompatybilny z opcjonalnym systemem Power Drive, który umożliwia napędzanie wciągarki przy użyciu odpowiednio dobranej ręcznej wiertarki elektrycznej.

Rozwiązanie może:

• skrócić czas podnoszenia z dużej głębokości,
• ograniczyć wysiłek operatora,
• usprawnić długotrwałe manewry,
• ułatwić obsługę liny o długości 30 m.

Napęd należy stosować zgodnie z instrukcją, z zachowaniem kontroli nad ruchem użytkownika i ograniczeniami kompletnego systemu.

Automatyczny mechanizm hamujący

Wciągarka została wyposażona w układ hamulcowy, który kontroluje ruch mechanizmu i pomaga zapobiegać niekontrolowanemu rozwijaniu liny.

Maksymalna droga zatrzymania hamulca pomocniczego wynosi 61 cm.

Mechanizm pozwala zatrzymać użytkownika na wybranym poziomie i utrzymać jego położenie podczas przerw w obsłudze korby.

Nośność pojedynczego systemu – 140 kg

W konfiguracji z pojedynczym prowadzeniem liny urządzenie jest przeznaczone dla:

1 użytkownika o maksymalnej masie 140 kg.

Masa obejmuje użytkownika oraz wyposażenie uwzględniane zgodnie z zasadami stosowania kompletnego systemu.

Nośność podwójnego systemu – 280 kg

Przy odpowiedniej konfiguracji z podwójnym prowadzeniem liny system może obsługiwać:

2 użytkowników o łącznej masie do 280 kg.

Taka konfiguracja wymaga prawidłowego przygotowania konstrukcji, kompatybilnych elementów systemowych oraz zachowania ograniczeń wszystkich zastosowanych komponentów.

Współpraca z systemem DAVIT

Po zamontowaniu na kompatybilnym ramieniu DAVIT wciągarka umożliwia obsługę pionowych wejść od góry.

System może być stosowany nad:

• studzienkami,
• włazami,
• zbiornikami,
• szybami,
• otworami technologicznymi,
• komorami podziemnymi.

Ramię DAVIT pozwala umieścić punkt prowadzenia liny nad otworem i zachować operatora poza strefą zagrożenia.

Współpraca z systemem SIDE ENTRY

W systemie SIDE ENTRY wciągarka jest wykorzystywana przy wejściach umieszczonych w ścianach zbiorników, komór i innych konstrukcji.

Przegubowe ramię pozwala ustawić punkt prowadzenia liny przed bocznym włazem, co ułatwia:

• wejście użytkownika do przestrzeni,
• prowadzenie liny bez nadmiernego tarcia,
• pozycjonowanie wewnątrz obiektu,
• przeprowadzenie osoby przez otwór,
• wydobycie poszkodowanego.

Element systemu ratowniczego

Wciągarka pozwala przygotować możliwość ewakuacji użytkownika jeszcze przed rozpoczęciem pracy. Jest to istotne w przestrzeniach zamkniętych, w których szybkie wejście dodatkowego ratownika może być utrudnione lub niebezpieczne.

Urządzenie powinno być stosowane w ramach określonego planu ratowniczego, przez przeszkolony personel i z odpowiednio dobranym wyposażeniem.

Współpraca z ochroną przeciwupadkową

W zastosowaniach wymagających ochrony przed upadkiem system należy uzupełnić o kompatybilne urządzenie asekuracyjne. Elementy pochłaniające energię powinny ograniczać maksymalną siłę zatrzymania do 6 kN lub mniej.

Sama wciągarka nie zastępuje niezależnego urządzenia przeciwupadkowego, gdy jest ono wymagane przez sposób prowadzenia prac.

Konstrukcja ze stali ocynkowanej

Stalowa konstrukcja z zabezpieczeniem cynkowym zapewnia wysoką odporność na obciążenia i warunki typowe dla obiektów przemysłowych.

Mechanizm wyposażono w:

• osłonięte łożyska i tuleje,
• stalowe elementy mocujące,
• trwały mechanizm korbowy,
• elementy prowadzące z tworzywa acetalowego,
• powierzchnie zabezpieczone przed korozją.

Konstrukcja jest przeznaczona do profesjonalnego użytkowania, pod warunkiem wykonywania wymaganych kontroli i konserwacji.

Specyfikacja techniczna

Model: WINCH DAVIT/SIDE ENTRY STEEL

Wariant: 30 m

Rodzaj produktu: ręczna wciągarka osobowa i ratownicza

Systemy kompatybilne: Irudek DAVIT i SIDE ENTRY

Długość liny: 30 m

Średnica liny: 0,5 cm

Materiał liny: stal ocynkowana

Masa: 15,2 kg

Nośność przy pojedynczym prowadzeniu liny: 1 użytkownik, maksymalnie 140 kg

Nośność przy podwójnym prowadzeniu liny: 2 użytkowników, łącznie maksymalnie 280 kg

Przełożenie mechaniczne: 11:1

Średnia siła obracania korby przy obciążeniu znamionowym: 133 N

Maksymalna droga zatrzymania hamulca pomocniczego: 61 cm

Napęd standardowy: ręczna korba

Napęd opcjonalny: system Power Drive

Materiał konstrukcji: stal ocynkowana

Normy i wymagania: EN 795, EN 1496 oraz wymagania właściwe dla kompletnego systemu dostępowego i ratowniczego

Zastosowanie

Irudek WINCH DAVIT/SIDE ENTRY STEEL 30 m jest przeznaczona do:

• głębokich przestrzeni zamkniętych,
• studzienek i szybów,
• zbiorników technologicznych,
• komór podziemnych,
• kanałów przemysłowych,
• kontrolowanego podnoszenia i opuszczania użytkownika,
• ewakuacji osoby poszkodowanej,
• współpracy z systemami DAVIT i SIDE ENTRY,
• ratownictwa przemysłowego,
• prac inspekcyjnych, konserwacyjnych i serwisowych.

Irudek WINCH DAVIT/SIDE ENTRY STEEL 30 m to wciągarka przeznaczona do głębokich przestrzeni zamkniętych, wyposażona w ocynkowaną linę stalową o długości 30 m, przełożenie 11:1 oraz możliwość współpracy z napędem Power Drive. Zapewnia kontrolowane przemieszczanie użytkownika i stanowi podstawowy element profesjonalnych systemów dostępu oraz ratownictwa Irudek DAVIT i SIDE ENTRY.
