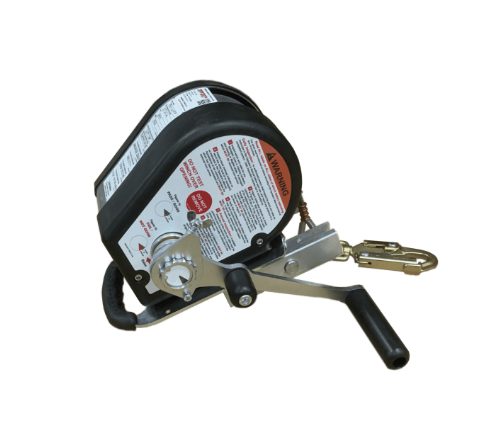

WINCH DAVIT/SIDE ENTRY STEEL 18 m ręczna wciągarka osobowa 140 kg

Irudek WINCH DAVIT/SIDE ENTRY STEEL 18 m to profesjonalna wciągarka osobowa przeznaczona do systemów kotwiczących DAVIT oraz systemów bocznego dostępu SIDE ENTRY. Umożliwia kontrolowane podnoszenie i opuszczanie użytkownika podczas wejścia do przestrzeni zamkniętej, wykonywania prac oraz prowadzenia działań ratowniczych.

Wariant wyposażono w ocynkowaną linę stalową o długości 18 m i średnicy 0,5 cm. Ręczny mechanizm korbowy zapewnia pełną kontrolę nad ruchem użytkownika, natomiast przełożenie mechaniczne 11:1 ogranicza siłę potrzebną do obsługi wciągarki. Urządzenie może również współpracować z opcjonalnym napędem Power Drive, umożliwiającym mechaniczne napędzanie za pomocą odpowiednio dobranej ręcznej wiertarki elektrycznej.

Wciągarka jest przeznaczona do profesjonalnych zastosowań w przestrzeniach zamkniętych, takich jak studzienki, zbiorniki, kanały, komory inspekcyjne i instalacje technologiczne. Nie jest samodzielnym punktem kotwiczącym ani kompletnym systemem ochrony przed upadkiem – wymaga prawidłowego montażu na kompatybilnej konstrukcji oraz zastosowania odpowiednio dobranych elementów asekuracyjnych.

Lina stalowa o długości 18 m

Ocynkowana lina stalowa 18 m umożliwia prowadzenie działań dostępowych i ratowniczych w obiektach o umiarkowanej głębokości. Wariant ten sprawdza się tam, gdzie nie jest wymagana dłuższa lina, a istotne są mniejsza masa i łatwiejszy transport wyposażenia.

Średnica liny wynosi 0,5 cm, co zapewnia odpowiednią wytrzymałość i kompatybilność z mechanizmem prowadzącym wciągarki.

Kontrolowane podnoszenie i opuszczanie

Mechanizm pozwala operatorowi płynnie regulować położenie użytkownika. Wciągarka może być wykorzystywana podczas:

• opuszczania pracownika do przestrzeni zamkniętej,
• podnoszenia użytkownika po zakończeniu pracy,
• utrzymywania kontrolowanej pozycji,
• ewakuacji osoby poszkodowanej,
• prowadzenia przygotowanej wcześniej procedury ratowniczej.

Średnia siła wymagana do obracania korby przy obciążeniu znamionowym wynosi około 133 N, co w połączeniu z przełożeniem 11:1 umożliwia skuteczną obsługę urządzenia przez operatora znajdującego się poza przestrzenią zamkniętą.

Przełożenie mechaniczne 11:1

Przewaga mechaniczna 11:1 zmniejsza siłę potrzebną do podnoszenia użytkownika. Mechanizm zwiększa kontrolę nad przemieszczanym obciążeniem i usprawnia prowadzenie działań ratowniczych.

Rozwiązanie jest szczególnie istotne podczas wydobywania osoby, która nie może samodzielnie opuścić zbiornika, studzienki lub komory technicznej.

Ręczna obsługa i napęd Power Drive

Wciągarka może być obsługiwana przy użyciu standardowej korby ręcznej. Konstrukcja umożliwia również zastosowanie opcjonalnego napędu Power Drive, pozwalającego napędzać mechanizm za pomocą kompatybilnej ręcznej wiertarki elektrycznej.

Obsługa ręczna zapewnia niezależność od źródła zasilania i sprawdza się podczas pracy w terenie.

Napęd Power Drive może przyspieszyć dłuższe operacje podnoszenia i ograniczyć wysiłek operatora.

Napęd elektryczny należy stosować wyłącznie zgodnie z instrukcją systemu oraz przy zachowaniu pełnej kontroli nad przemieszczaniem użytkownika.

Automatyczny układ hamulcowy

Wciągarka wykorzystuje mechanizm hamujący, który pomaga kontrolować ruch liny i zapobiega niekontrolowanemu opuszczaniu użytkownika.

Maksymalna droga zatrzymania hamulca pomocniczego wynosi 61 cm. Układ hamulcowy poprawia bezpieczeństwo podczas pracy i pozwala zatrzymać przemieszczanie w przypadku przerwania obracania korby lub wystąpienia nieprawidłowości.

Nośność dla jednego lub dwóch użytkowników

W układzie z pojedynczym prowadzeniem liny wciągarka jest przeznaczona dla maksymalnie jednego użytkownika o łącznej masie do 140 kg.

W systemie z podwójnym prowadzeniem liny maksymalna pojemność wynosi dwóch użytkowników o łącznej masie do 280 kg.

Parametry te odnoszą się do prawidłowo skonfigurowanego kompletnego systemu. Konstrukcja kotwicząca, uchwyty, prowadzenie liny oraz wszystkie elementy połączeniowe muszą być przystosowane do występujących obciążeń.

Współpraca z systemami DAVIT i SIDE ENTRY

Wciągarka może być montowana na kompatybilnych konstrukcjach systemowych Irudek.

System DAVIT umożliwia przygotowanie stanowiska nad pionowym włazem, studzienką, zbiornikiem lub otworem technologicznym.

System SIDE ENTRY jest przeznaczony do bocznych wejść do przestrzeni zamkniętych, w których użytkownik jest przemieszczany przez otwór znajdujący się w ścianie konstrukcji.

W obu przypadkach wciągarka pozwala prowadzić operacje z zewnętrznego, bezpiecznego stanowiska.

Zastosowanie w systemie ochrony przed upadkiem

Wciągarka może być elementem kompletnego systemu dostępu, pozycjonowania i ratownictwa. Podczas użytkowania w zastosowaniach przeciwupadkowych należy stosować kompatybilne urządzenie pochłaniające energię, ograniczające maksymalną siłę zatrzymania do 6 kN lub mniej.

Wciągarka nie zastępuje samohamownego urządzenia przeciwupadkowego, gdy niezależna asekuracja jest wymagana przez konfigurację stanowiska i procedurę pracy.

Wytrzymała konstrukcja ze stali ocynkowanej

Konstrukcja główna wykonana ze stali ocynkowanej zapewnia wysoką odporność mechaniczną i ochronę przed korozją.

Mechanizm wykorzystuje:

• osłonięte łożyska kulkowe i tuleje,
• elementy złączne ze stali ocynkowanej,
• mechanizm prowadzący przystosowany do intensywnego użytkowania,
• sprężynowe elementy prowadzące wykonane z wytrzymałego tworzywa acetalowego.

Solidna budowa pozwala stosować urządzenie w zakładach przemysłowych, oczyszczalniach, energetyce, instalacjach wodno-kanalizacyjnych i obiektach technicznych.

Specyfikacja techniczna

Model: WINCH DAVIT/SIDE ENTRY STEEL

Wariant: 18 m

Rodzaj produktu: ręczna wciągarka osobowa i ratownicza

Systemy kompatybilne: Irudek DAVIT i SIDE ENTRY

Długość liny: 18 m

Średnica liny: 0,5 cm

Materiał liny: stal ocynkowana

Masa: 14 kg

Nośność przy pojedynczym prowadzeniu liny: 1 użytkownik, maksymalnie 140 kg

Nośność przy podwójnym prowadzeniu liny: 2 użytkowników, łącznie maksymalnie 280 kg

Przełożenie mechaniczne: 11:1

Średnia siła obracania korby przy obciążeniu znamionowym: 133 N

Maksymalna droga zatrzymania hamulca pomocniczego: 61 cm

Napęd: ręczna korba

Napęd dodatkowy: możliwość współpracy z systemem Power Drive

Materiał konstrukcji: stal ocynkowana

Normy i wymagania: EN 795, EN 1496 oraz wymagania dotyczące kompatybilnych systemów ratowniczych i przeciwupadkowych

Zastosowanie

Irudek WINCH DAVIT/SIDE ENTRY STEEL 18 m jest przeznaczona do:

• pracy w przestrzeniach zamkniętych,
• pionowego opuszczania i podnoszenia użytkownika,
• wejść przez boczne włazy,
• ewakuacji osób poszkodowanych,
• obsługi studzienek i kanałów,
• prac w zbiornikach i komorach technicznych,
• ratownictwa przemysłowego,
• prac inspekcyjnych i konserwacyjnych,
• współpracy z systemami DAVIT i SIDE ENTRY.

Irudek WINCH DAVIT/SIDE ENTRY STEEL 18 m to solidna wciągarka z ocynkowaną liną stalową, przełożeniem 11:1 oraz możliwością obsługi ręcznej lub przy użyciu napędu Power Drive. Zapewnia kontrolowane przemieszczanie użytkownika i umożliwia przygotowanie profesjonalnego systemu dostępu oraz ratownictwa w przestrzeniach zamkniętych.
