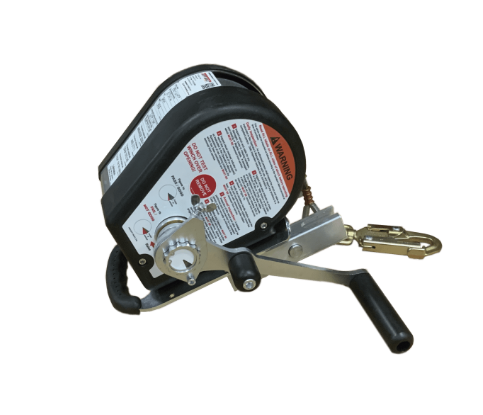

WINCH DAVIT/SIDE ENTRY INOX 30 m ręczna wciągarka do przestrzeni zamkniętych

Irudek WINCH DAVIT/SIDE ENTRY INOX 30 m to profesjonalna wciągarka osobowa przeznaczona do pracy w głębokich przestrzeniach zamkniętych oraz prowadzenia operacji dostępowych i ratowniczych. Urządzenie współpracuje z kompatybilnymi systemami DAVIT oraz SIDE ENTRY, umożliwiając kontrolowane podnoszenie, opuszczanie i wydobywanie użytkownika.

Wersję wyposażono w linę ze stali nierdzewnej o długości 30 m i średnicy 0,5 cm. Zwiększony zasięg pozwala obsługiwać głębokie studzienki, szyby, zbiorniki, kanały oraz komory podziemne, natomiast nierdzewna konstrukcja liny zapewnia wysoką odporność na wilgoć i korozję.

Nierdzewna lina stalowa o długości 30 m

Długość 30 m zapewnia szeroki zakres pracy w obiektach, w których wariant 18 m byłby niewystarczający. Lina może być wykorzystywana podczas dostępu do głębokich instalacji technicznych, podziemnych kanałów i dużych zbiorników przemysłowych.

Średnica liny wynosi 0,5 cm. Stal nierdzewna zwiększa odporność na korozję podczas pracy w środowiskach wilgotnych, wodno-kanalizacyjnych i chemicznych.

Kontrolowane przemieszczanie użytkownika

Wciągarka umożliwia precyzyjne sterowanie ruchem osoby podczas:

• opuszczania do miejsca pracy,
• podnoszenia z dużej głębokości,
• utrzymywania określonej pozycji,
• wydobywania osoby poszkodowanej,
• prowadzenia przygotowanej procedury ratowniczej.

Obsługa odbywa się z zewnętrznego stanowiska, co pozwala operatorowi zachować kontrolę nad użytkownikiem bez wchodzenia do przestrzeni zamkniętej.

Przełożenie 11:1

Przewaga mechaniczna 11:1 ogranicza siłę potrzebną do obracania korby i pozwala sprawniej podnosić użytkownika z dużej głębokości.

Średnia siła korbowania przy obciążeniu znamionowym wynosi około 133 N. Mechanizm zapewnia kontrolowany ruch i ułatwia długotrwałe operacje ratownicze.

Obsługa za pomocą ręcznej korby

Standardowy napęd ręczny umożliwia użytkowanie urządzenia bez dostępu do energii elektrycznej. Operator może bezpośrednio regulować prędkość i kierunek ruchu.

Rozwiązanie jest niezawodne podczas pracy w terenie, obiektach podziemnych i instalacjach przemysłowych.

Możliwość zastosowania Power Drive

Wciągarka może współpracować z opcjonalnym systemem Power Drive, umożliwiającym napędzanie mechanizmu za pomocą kompatybilnej ręcznej wiertarki elektrycznej.

Przy linie o długości 30 m rozwiązanie może:

• skrócić czas podnoszenia,
• zmniejszyć obciążenie operatora,
• ułatwić wydobywanie użytkownika z dużej głębokości,
• usprawnić prowadzenie długich operacji.

Nośność systemu pojedynczego 140 kg

Przy pojedynczym prowadzeniu liny urządzenie jest przeznaczone dla jednego użytkownika o maksymalnej łącznej masie 140 kg.

Nośność systemu podwójnego 280 kg

Przy właściwym podwójnym prowadzeniu liny kompletny system może obsługiwać dwóch użytkowników o łącznej masie do 280 kg.

Konstrukcja kotwicząca, sposób montażu oraz wszystkie współpracujące elementy muszą być dopuszczone do występujących obciążeń.

Hamulec pomocniczy

Układ hamowania pomaga zapobiegać niekontrolowanemu rozwijaniu liny i pozwala utrzymać użytkownika na określonym poziomie.

Maksymalna droga zatrzymania hamulca pomocniczego wynosi 61 cm.

System DAVIT

Po zamontowaniu na konstrukcji DAVIT wciągarka może obsługiwać pionowe wejścia od góry, między innymi:

• studzienki,
• włazy,
• zbiorniki,
• szyby,
• komory podziemne,
• otwory technologiczne.

Ramię DAVIT ustawia punkt prowadzenia liny nad otworem, ułatwiając płynne podnoszenie i opuszczanie.

System SIDE ENTRY

W konfiguracji SIDE ENTRY urządzenie jest wykorzystywane przy włazach znajdujących się w bocznych ścianach zbiorników i komór. Przegubowe ramię pozwala ustawić linę w osi wejścia, ograniczyć jej tarcie oraz kontrolować przeprowadzanie użytkownika przez otwór.

Gotowość do działań ratowniczych

Wciągarka umożliwia przygotowanie systemu odzyskiwania użytkownika przed rozpoczęciem pracy. W sytuacji awaryjnej pozwala podjąć wydobywanie bez konieczności improwizowanego kompletowania wyposażenia.

Urządzenie powinno być stosowane przez przeszkolony personel, zgodnie z planem ratowniczym i wymaganiami kompletnego systemu.

Niezależna ochrona przed upadkiem

Wciągarka nie zastępuje samohamownego urządzenia przeciwupadkowego, gdy jego zastosowanie jest wymagane. System należy wówczas uzupełnić o kompatybilne urządzenie ograniczające maksymalną siłę zatrzymania do 6 kN lub mniej.

Specyfikacja techniczna

Model: WINCH DAVIT/SIDE ENTRY INOX

Wariant: 30 m

Rodzaj: ręczna wciągarka osobowa i ratownicza

Systemy kompatybilne: DAVIT i SIDE ENTRY

Długość liny: 30 m

Średnica liny: 0,5 cm

Materiał liny: stal nierdzewna

Masa: 15,2 kg

Nośność w systemie pojedynczym: 1 użytkownik, maksymalnie 140 kg

Nośność w systemie podwójnym: 2 użytkowników, łącznie maksymalnie 280 kg

Przełożenie mechaniczne: 11:1

Średnia siła obracania korby przy obciążeniu znamionowym: 133 N

Maksymalna droga zatrzymania hamulca pomocniczego: 61 cm

Napęd standardowy: ręczna korba

Napęd opcjonalny: Power Drive

Materiał konstrukcji głównej: stal ocynkowana

Łożyska: osłonięte łożyska kulkowe i tuleje

Normy: EN 795:2013, EN 1496

Zastosowanie

WINCH DAVIT/SIDE ENTRY INOX 30 m jest przeznaczona do:

• głębokich przestrzeni zamkniętych,
• studzienek i szybów,
• zbiorników technologicznych,
• komór i kanałów podziemnych,
• instalacji narażonych na wilgoć i korozję,
• opuszczania oraz podnoszenia użytkownika,
• ewakuacji osób poszkodowanych,
• ratownictwa przemysłowego,
• współpracy z systemami DAVIT i SIDE ENTRY,
• prac serwisowych, konserwacyjnych i inspekcyjnych.

Irudek WINCH DAVIT/SIDE ENTRY INOX 30 m to wytrzymała wciągarka ratownicza z nierdzewną liną o długości 30 m, przełożeniem 11:1 i możliwością zastosowania napędu Power Drive. Zwiększony zasięg i odporność na korozję czynią ją odpowiednim rozwiązaniem do głębokich oraz wilgotnych przestrzeni zamkniętych.
