Wprowadzenie do znaków BHP

Znaki BHP (Bezpieczeństwa i Higieny Pracy) to graficzne symbole, które przekazują istotne informacje dotyczące bezpieczeństwa w miejscu pracy. Ich głównym zadaniem jest szybkie i jednoznaczne informowanie o zagrożeniach, nakazach, zakazach oraz drogach ewakuacyjnych i lokalizacji sprzętu ratunkowego. Odpowiednio dobrane i rozmieszczone znaki BHP stanowią kluczowy element wizualnej komunikacji w zakresie bezpieczeństwa, pomagając w zapobieganiu wypadkom i ułatwiając szybką reakcję w sytuacjach awaryjnych.

Znaki BHP są niezbędnym elementem wyposażenia każdego miejsca pracy, a ich obecność jest wymagana przez przepisy prawa. Inwestycja w wysokiej jakości, trwałe i zgodne z normami znaki BHP to inwestycja w bezpieczeństwo pracowników i ochronę mienia.

Podstawy prawne i normy

Kwestie związane ze znakami BHP są regulowane przez liczne przepisy prawne i normy, które określają wymagania dotyczące ich wyglądu, kolorystyki, rozmieszczenia i stosowania. Najważniejsze z nich to:

• Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy - określa ogólne zasady stosowania znaków bezpieczeństwa
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów - określa wymagania dotyczące oznakowania dróg ewakuacyjnych i sprzętu przeciwpożarowego
• PN-EN ISO 7010:2012 - Symbole graficzne - Barwy bezpieczeństwa i znaki bezpieczeństwa - Zarejestrowane znaki bezpieczeństwa
• PN-EN ISO 23601:2010 - Bezpieczeństwo pożarowe - Plany ewakuacyjne
• PN-EN 1838:2013-11 - Zastosowania oświetlenia - Oświetlenie awaryjne

Wszystkie produkty dostępne w naszym sklepie posiadają niezbędne certyfikaty i spełniają wymagania określone w odpowiednich przepisach i normach.

Rodzaje znaków BHP

1. Znaki zakazu

Znaki zakazu informują o czynnościach, których wykonywanie jest zabronione. Mają kształt okrągły, białe tło, czerwoną obwódkę i czerwoną poprzeczną linię (przekreślenie). Symbol graficzny jest czarny i umieszczony centralnie na białym tle.

Przykłady znaków zakazu:

• Zakaz palenia
• Zakaz używania otwartego ognia
• Zakaz wstępu
• Zakaz używania telefonów komórkowych
• Zakaz fotografowania

2. Znaki nakazu

Znaki nakazu informują o konieczności wykonania określonej czynności lub zastosowania środków ochrony indywidualnej. Mają kształt okrągły, niebieskie tło i biały symbol graficzny umieszczony centralnie.

Przykłady znaków nakazu:

• Nakaz stosowania ochrony oczu
• Nakaz stosowania ochrony głowy
• Nakaz stosowania ochrony słuchu
• Nakaz stosowania ochrony dróg oddechowych
• Nakaz stosowania ochrony rąk

3. Znaki ostrzegawcze

Znaki ostrzegawcze informują o potencjalnych zagrożeniach. Mają kształt trójkąta równobocznego, żółte tło z czarną obwódką i czarny symbol graficzny umieszczony centralnie.

Przykłady znaków ostrzegawczych:

• Ostrzeżenie przed materiałami łatwopalnymi
• Ostrzeżenie przed materiałami toksycznymi
• Ostrzeżenie przed porażeniem prądem elektrycznym
• Ostrzeżenie przed spadającymi przedmiotami
• Ostrzeżenie przed śliską powierzchnią

4. Znaki informacyjne

Znaki informacyjne dostarczają informacji o lokalizacji sprzętu ratunkowego, dróg ewakuacyjnych itp. Mają kształt kwadratowy lub prostokątny, zielone tło i biały symbol graficzny umieszczony centralnie.

Przykłady znaków informacyjnych:

• Wyjście ewakuacyjne

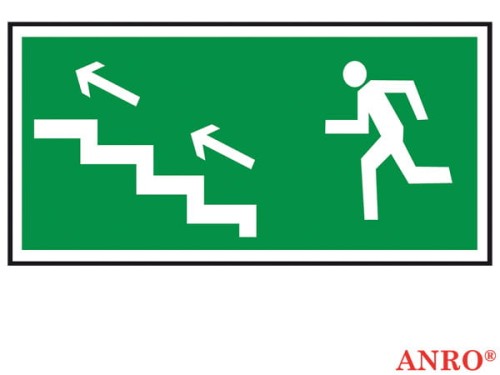

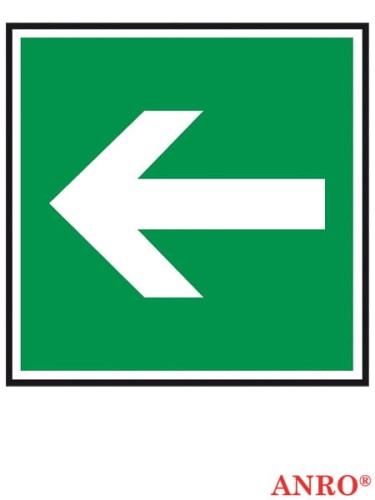

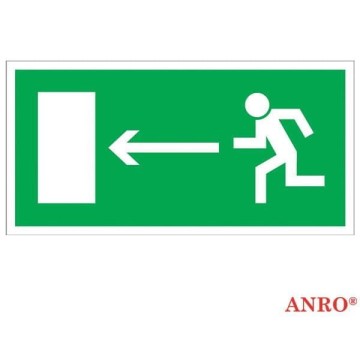

• Kierunek do wyjścia ewakuacyjnego
• Punkt zbiórki do ewakuacji
• Pierwsza pomoc
• Prysznic bezpieczeństwa

W naszej ofercie znajdą Państwo wysokiej jakości znaki informacyjne, takie jak Znak Ewakuacyjny Kierunek Drogi Ewakuacyjnej Strzałka 15x15cm Fotoluminescencyjny.

5. Znaki przeciwpożarowe

Znaki przeciwpożarowe informują o lokalizacji sprzętu przeciwpożarowego. Mają kształt kwadratowy lub prostokątny, czerwone tło i biały symbol graficzny umieszczony centralnie.

Przykłady znaków przeciwpożarowych:

• Gaśnica
• Hydrant wewnętrzny
• Przycisk alarmowy
• Telefon alarmowy
• Drabina pożarowa

W naszej ofercie znajdą Państwo wysokiej jakości znaki przeciwpożarowe, takie jak Znak PPOŻ Gaśnica PCV Fotoluminescencyjny 15x15cm.

6. Znaki uzupełniające

Znaki uzupełniające dostarczają dodatkowych informacji, które uzupełniają informacje przekazywane przez inne znaki. Mają kształt prostokątny i najczęściej zawierają tekst.

Przykłady znaków uzupełniających:

• Instrukcje postępowania w przypadku pożaru
• Instrukcje udzielania pierwszej pomocy
• Instrukcje obsługi urządzeń
• Informacje o maksymalnym obciążeniu
• Informacje o godzinach pracy

W naszej ofercie znajdą Państwo wysokiej jakości znaki uzupełniające, takie jak Znak BHP Instrukcja Obsługi Apteczki PCV 22x22 cm, Znak BHP Instrukcja Pierwszej Pomocy Obrazkowa 25x35cm oraz Znak Instrukcji Postępowania na Wypadek Pożaru Z-IP1-P-250x350.

Materiały i technologie wykonania znaków BHP

1. Materiały

Znaki BHP mogą być wykonane z różnych materiałów, w zależności od miejsca ich zastosowania i wymagań dotyczących trwałości:

• PCV - lekkie, odporne na wilgoć i chemikalia, idealne do zastosowań wewnętrznych
• Płyta aluminiowa - trwała, odporna na warunki atmosferyczne, idealna do zastosowań zewnętrznych
• Folia samoprzylepna - elastyczna, łatwa do naklejenia na różne powierzchnie
• Płyta PCV spieniona - lekka, sztywna, odporna na wilgoć, idealna do zastosowań wewnętrznych
• Płyta kompozytowa - bardzo trwała, odporna na warunki atmosferyczne i uszkodzenia mechaniczne

2. Technologie nadruku

Znaki BHP mogą być wykonane przy użyciu różnych technologii nadruku:

• Sitodruk - tradycyjna metoda, zapewniająca trwałość nadruku
• Druk cyfrowy - nowoczesna metoda, umożliwiająca wykonanie znaków o dowolnej treści i w dowolnej ilości
• Grawerowanie laserowe - metoda zapewniająca najwyższą trwałość, stosowana głównie do znaków metalowych

3. Technologie specjalne

Niektóre znaki BHP wymagają zastosowania specjalnych technologii, aby spełniać dodatkowe funkcje:

• Fotoluminescencja - znaki świecące w ciemności, absorbujące światło w ciągu dnia i emitujące je w ciemności, idealne do oznaczania dróg ewakuacyjnych
• Odblaskowość - znaki odbijające światło, zwiększające widoczność w nocy lub przy słabym oświetleniu
• Podświetlenie - znaki z wbudowanym podświetleniem, zapewniające widoczność nawet w przypadku awarii oświetlenia

Rozmieszczenie znaków BHP

Prawidłowe rozmieszczenie znaków BHP jest kluczowe dla zapewnienia ich skuteczności. Znaki powinny być umieszczone w miejscach dobrze widocznych, na odpowiedniej wysokości i w odpowiedniej odległości od potencjalnego zagrożenia lub sprzętu, którego dotyczą.

1. Ogólne zasady rozmieszczenia

• Znaki powinny być umieszczone na wysokości wzroku (około 1,5-2 m nad podłogą)
• Znaki powinny być dobrze widoczne z odległości co najmniej 5 m
• Znaki powinny być umieszczone w miejscach dobrze oświetlonych
• Znaki nie powinny być zasłonięte przez inne przedmioty
• Znaki powinny być umieszczone w pobliżu potencjalnego zagrożenia lub sprzętu, którego dotyczą

2. Rozmieszczenie znaków ewakuacyjnych

• Znaki wskazujące kierunek do wyjścia ewakuacyjnego powinny być umieszczone wzdłuż dróg ewakuacyjnych, w odstępach nie większych niż 15 m
• Znaki wyjścia ewakuacyjnego powinny być umieszczone nad drzwiami wyjściowymi
• Znaki ewakuacyjne powinny być widoczne z każdego miejsca w budynku
• W przypadku zmiany kierunku drogi ewakuacyjnej, znaki kierunkowe powinny być umieszczone w miejscu zmiany kierunku

3. Rozmieszczenie znaków przeciwpożarowych

• Znaki informujące o lokalizacji gaśnic powinny być umieszczone nad gaśnicami, na wysokości 2-2,5 m nad podłogą
• Znaki informujące o lokalizacji hydrantów wewnętrznych powinny być umieszczone nad hydrantami
• Znaki informujące o lokalizacji przycisków alarmowych powinny być umieszczone nad przyciskami

4. Rozmieszczenie znaków ostrzegawczych, zakazu i nakazu

• Znaki ostrzegawcze powinny być umieszczone przed miejscem potencjalnego zagrożenia, w odległości umożliwiającej bezpieczne zatrzymanie się lub zmianę kierunku ruchu
• Znaki zakazu powinny być umieszczone w miejscu, gdzie dana czynność jest zabroniona
• Znaki nakazu powinny być umieszczone w miejscu, gdzie dana czynność jest wymagana

Zastosowanie znaków BHP w różnych branżach

1. Przemysł

W zakładach przemysłowych znaki BHP pełnią kluczową rolę w zapewnieniu bezpieczeństwa pracowników. Najczęściej stosowane są:

• Znaki ostrzegawcze - informujące o zagrożeniach związanych z maszynami, urządzeniami, substancjami chemicznymi itp.
• Znaki nakazu - informujące o konieczności stosowania środków ochrony indywidualnej
• Znaki zakazu - informujące o czynnościach zabronionych w danym obszarze
• Znaki ewakuacyjne - wskazujące drogi ewakuacyjne i wyjścia awaryjne
• Znaki przeciwpożarowe - informujące o lokalizacji sprzętu przeciwpożarowego

2. Budownictwo

Na placach budowy znaki BHP są niezbędne do oznaczania zagrożeń, które mogą się zmieniać w miarę postępu prac. Najczęściej stosowane są:

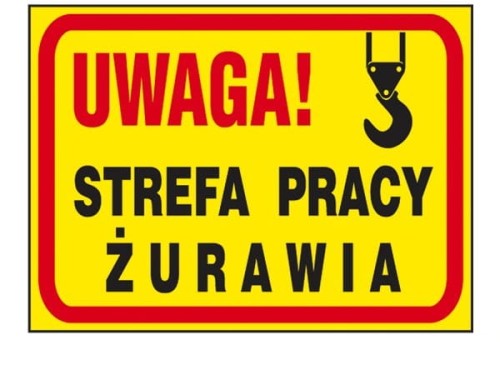

• Znaki ostrzegawcze - informujące o zagrożeniach związanych z pracami budowlanymi, wykopami, spadającymi przedmiotami itp.
• Znaki nakazu - informujące o konieczności stosowania hełmów ochronnych, kamizelek odblaskowych itp.
• Znaki zakazu - informujące o zakazie wstępu na teren budowy dla osób nieupoważnionych
• Znaki informacyjne - wskazujące lokalizację biura budowy, punktu pierwszej pomocy itp.

3. Biura i obiekty użyteczności publicznej

W biurach i obiektach użyteczności publicznej znaki BHP koncentrują się głównie na oznaczaniu dróg ewakuacyjnych i sprzętu przeciwpożarowego. Najczęściej stosowane są:

• Znaki ewakuacyjne - wskazujące drogi ewakuacyjne i wyjścia awaryjne
• Znaki przeciwpożarowe - informujące o lokalizacji gaśnic, hydrantów itp.
• Znaki informacyjne - wskazujące lokalizację toalet, punktów informacyjnych itp.
• Znaki zakazu - informujące o zakazie palenia, używania telefonów komórkowych itp.

4. Służba zdrowia

W placówkach służby zdrowia znaki BHP mają szczególne znaczenie ze względu na obecność pacjentów, którzy mogą nie znać układu budynku. Najczęściej stosowane są:

• Znaki ewakuacyjne - wskazujące drogi ewakuacyjne i wyjścia awaryjne
• Znaki informacyjne - wskazujące lokalizację gabinetów, oddziałów, punktów informacyjnych itp.
• Znaki zakazu - informujące o zakazie palenia, używania telefonów komórkowych itp.
• Znaki ostrzegawcze - informujące o zagrożeniach związanych z promieniowaniem, materiałami biologicznymi itp.

5. Transport

W transporcie znaki BHP są stosowane głównie w terminalach, na dworcach, w portach itp. Najczęściej stosowane są:

• Znaki ewakuacyjne - wskazujące drogi ewakuacyjne i wyjścia awaryjne
• Znaki informacyjne - wskazujące lokalizację kas, poczekalni, toalet itp.
• Znaki zakazu - informujące o zakazie palenia, spożywania alkoholu itp.
• Znaki ostrzegawcze - informujące o zagrożeniach związanych z ruchem pojazdów, schodami ruchomymi itp.

Jak prawidłowo dobrać znaki BHP?

Wybór odpowiednich znaków BHP powinien uwzględniać następujące czynniki:

1. Rodzaj zagrożenia lub informacji - różne zagrożenia i informacje wymagają różnych rodzajów znaków
2. Miejsce zastosowania - wewnątrz czy na zewnątrz budynku, w warunkach normalnych czy specjalnych (np. w obecności substancji chemicznych)
3. Odległość, z jakiej znak ma być widoczny - determinuje rozmiar znaku
4. Warunki oświetleniowe - w miejscach słabo oświetlonych warto rozważyć znaki fotoluminescencyjne lub odblaskowe
5. Trwałość - w miejscach narażonych na uszkodzenia mechaniczne warto wybrać znaki wykonane z trwałych materiałów
6. Zgodność z przepisami i normami - znaki muszą spełniać wymagania określone w odpowiednich przepisach i normach

1. Dobór rozmiaru znaku

Rozmiar znaku powinien być dostosowany do odległości, z jakiej znak ma być widoczny. Zgodnie z normą PN-EN ISO 7010, minimalna odległość, z jakiej znak powinien być widoczny, wynosi:

• dla znaków ewakuacyjnych i przeciwpożarowych - 30 m
• dla pozostałych znaków - 20 m

Rozmiar znaku można obliczyć według wzoru:

A = L² / 2000

gdzie:

• A - powierzchnia znaku w m²
• L - odległość obserwacji w m

2. Dobór materiału znaku

Materiał znaku powinien być dostosowany do warunków, w jakich znak będzie eksploatowany:

• PCV - do zastosowań wewnętrznych, w normalnych warunkach
• Płyta aluminiowa - do zastosowań zewnętrznych, w trudnych warunkach atmosferycznych
• Folia samoprzylepna - do naklejania na gładkie, czyste powierzchnie
• Płyta PCV spieniona - do zastosowań wewnętrznych, w miejscach narażonych na wilgoć
• Płyta kompozytowa - do zastosowań zewnętrznych, w miejscach narażonych na uszkodzenia mechaniczne
