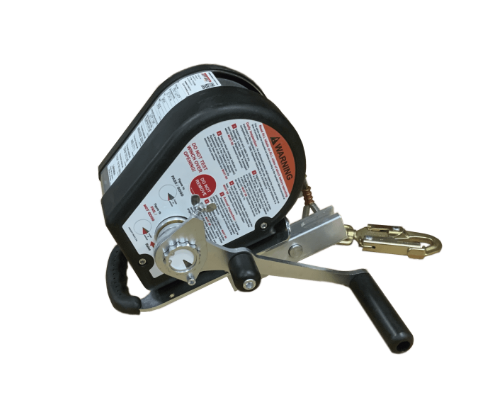

WINCH DAVIT/SIDE ENTRY INOX 18 m ręczna wciągarka do przestrzeni zamkniętych

Irudek WINCH DAVIT/SIDE ENTRY INOX 18 m to ręczna wciągarka osobowa przeznaczona do kontrolowanego podnoszenia i opuszczania użytkowników podczas pracy w przestrzeniach zamkniętych. Współpracuje z kompatybilnymi systemami kotwiczącymi DAVIT oraz systemami dostępu bocznego SIDE ENTRY, umożliwiając przygotowanie stanowiska do pracy, asekuracji i prowadzenia działań ratowniczych.

Wariant INOX wyposażono w linę ze stali nierdzewnej o długości 18 m i średnicy 0,5 cm. Zastosowanie stali nierdzewnej zwiększa odporność liny na korozję i działanie wilgoci, dzięki czemu wciągarka dobrze sprawdza się w oczyszczalniach, instalacjach wodno-kanalizacyjnych, zbiornikach, studzienkach oraz innych wymagających środowiskach przemysłowych.

Lina ze stali nierdzewnej o długości 18 m

Wariant 18 m jest przeznaczony do stanowisk o umiarkowanej głębokości, w których nie jest wymagany maksymalny zasięg wersji 30 m. Krótsza lina ogranicza masę kompletnego urządzenia i ułatwia jego transport pomiędzy stanowiskami.

Średnica liny wynosi 0,5 cm, co odpowiada konstrukcji mechanizmu prowadzącego i parametrom użytkowym wciągarki.

Kontrolowane podnoszenie i opuszczanie

Mechanizm umożliwia płynne przemieszczanie użytkownika podczas:

• wejścia do przestrzeni zamkniętej,
• opuszczania do stanowiska pracy,
• podnoszenia po zakończeniu zadania,
• utrzymywania kontrolowanej pozycji,
• ewakuacji osoby poszkodowanej.

Operator obsługuje urządzenie z zewnątrz przestrzeni zamkniętej, zachowując kontrolę nad ruchem liny i pozycją użytkownika.

Przełożenie mechaniczne 11:1

Mechanizm wciągarki zapewnia przewagę mechaniczną 11:1, ograniczając siłę potrzebną do podnoszenia użytkownika. Rozwiązanie usprawnia prowadzenie akcji ratowniczych i ułatwia wydobywanie osoby, która nie może samodzielnie opuścić przestrzeni zamkniętej.

Średnia siła wymagana do obracania korby przy obciążeniu znamionowym wynosi około 133 N.

Napęd ręczny

Standardowa korba umożliwia obsługę wciągarki bez zewnętrznego źródła energii. Zapewnia bezpośrednią kontrolę nad prędkością podnoszenia i opuszczania, również w miejscach bez dostępu do zasilania.

Kompatybilność z Power Drive

Wciągarka może zostać wyposażona w opcjonalny system Power Drive, umożliwiający mechaniczne napędzanie za pomocą odpowiednio dobranej ręcznej wiertarki elektrycznej. Rozwiązanie ogranicza wysiłek operatora i może przyspieszyć dłuższe operacje podnoszenia.

Nośność do 140 kg w systemie pojedynczym

Przy pojedynczym prowadzeniu liny urządzenie jest przeznaczone dla maksymalnie jednego użytkownika o łącznej masie do 140 kg.

Nośność do 280 kg w systemie podwójnym

W prawidłowo przygotowanej konfiguracji z podwójnym prowadzeniem liny system może obsługiwać maksymalnie dwóch użytkowników o łącznej masie do 280 kg.

Parametry dotyczą kompletnego systemu z kompatybilnym ramieniem, podstawą, elementami montażowymi i właściwie poprowadzoną liną.

Pomocniczy układ hamulcowy

Mechanizm hamujący pomaga kontrolować ruch liny i ogranicza ryzyko niekontrolowanego opuszczenia użytkownika. Maksymalna droga zatrzymania hamulca pomocniczego wynosi 61 cm.

Współpraca z systemem DAVIT

Po zamontowaniu na kompatybilnym ramieniu DAVIT wciągarka może być używana nad pionowymi wejściami do:

• studzienek,
• zbiorników,
• szybów,
• komór technicznych,
• otworów technologicznych.

System pozwala umieścić punkt prowadzenia liny nad otworem i obsługiwać urządzenie z bezpiecznego stanowiska.

Współpraca z systemem SIDE ENTRY

W systemie SIDE ENTRY wciągarka służy do obsługi przestrzeni wyposażonych w wejście boczne. Przegubowe ramię umożliwia ustawienie liny przed włazem, ograniczenie tarcia o krawędzie oraz kontrolowane przemieszczanie użytkownika podczas wejścia i ewakuacji.

Element systemu ratowniczego

Wciągarka pozwala przygotować możliwość wydobycia użytkownika jeszcze przed rozpoczęciem pracy. Nie jest jednak samodzielnym punktem kotwiczącym ani pełnym urządzeniem chroniącym przed upadkiem.

W konfiguracjach wymagających niezależnej ochrony przeciwupadkowej należy zastosować kompatybilne urządzenie samohamowne lub inny system ograniczający maksymalną siłę zatrzymania do 6 kN lub mniej.

Specyfikacja techniczna

Model: WINCH DAVIT/SIDE ENTRY INOX

Wariant: 18 m

Rodzaj: ręczna wciągarka osobowa i ratownicza

Systemy kompatybilne: DAVIT i SIDE ENTRY

Długość liny: 18 m

Średnica liny: 0,5 cm

Materiał liny: stal nierdzewna

Masa: 14 kg

Nośność w systemie pojedynczym: 1 użytkownik, maksymalnie 140 kg

Nośność w systemie podwójnym: 2 użytkowników, łącznie maksymalnie 280 kg

Przełożenie mechaniczne: 11:1

Średnia siła obracania korby przy obciążeniu znamionowym: 133 N

Maksymalna droga zatrzymania hamulca pomocniczego: 61 cm

Napęd standardowy: ręczna korba

Napęd opcjonalny: Power Drive

Materiał konstrukcji głównej: stal ocynkowana

Łożyska: osłonięte łożyska kulkowe i tuleje

Normy: EN 795:2013, EN 1496

Zastosowanie

WINCH DAVIT/SIDE ENTRY INOX 18 m jest przeznaczona do:

• prac w przestrzeniach zamkniętych,
• studzienek i komór inspekcyjnych,
• zbiorników przemysłowych,
• instalacji wodno-kanalizacyjnych,
• oczyszczalni ścieków,
• kontrolowanego opuszczania i podnoszenia użytkownika,
• ewakuacji osoby poszkodowanej,
• współpracy z systemami DAVIT i SIDE ENTRY,
• prac konserwacyjnych, inspekcyjnych i serwisowych.

Irudek WINCH DAVIT/SIDE ENTRY INOX 18 m to profesjonalna wciągarka z nierdzewną liną stalową, zapewniająca przełożenie 11:1, ręczną obsługę oraz możliwość zastosowania napędu Power Drive. Wariant o długości 18 m łączy odpowiedni zasięg, ograniczoną masę i zwiększoną odporność na korozję.
