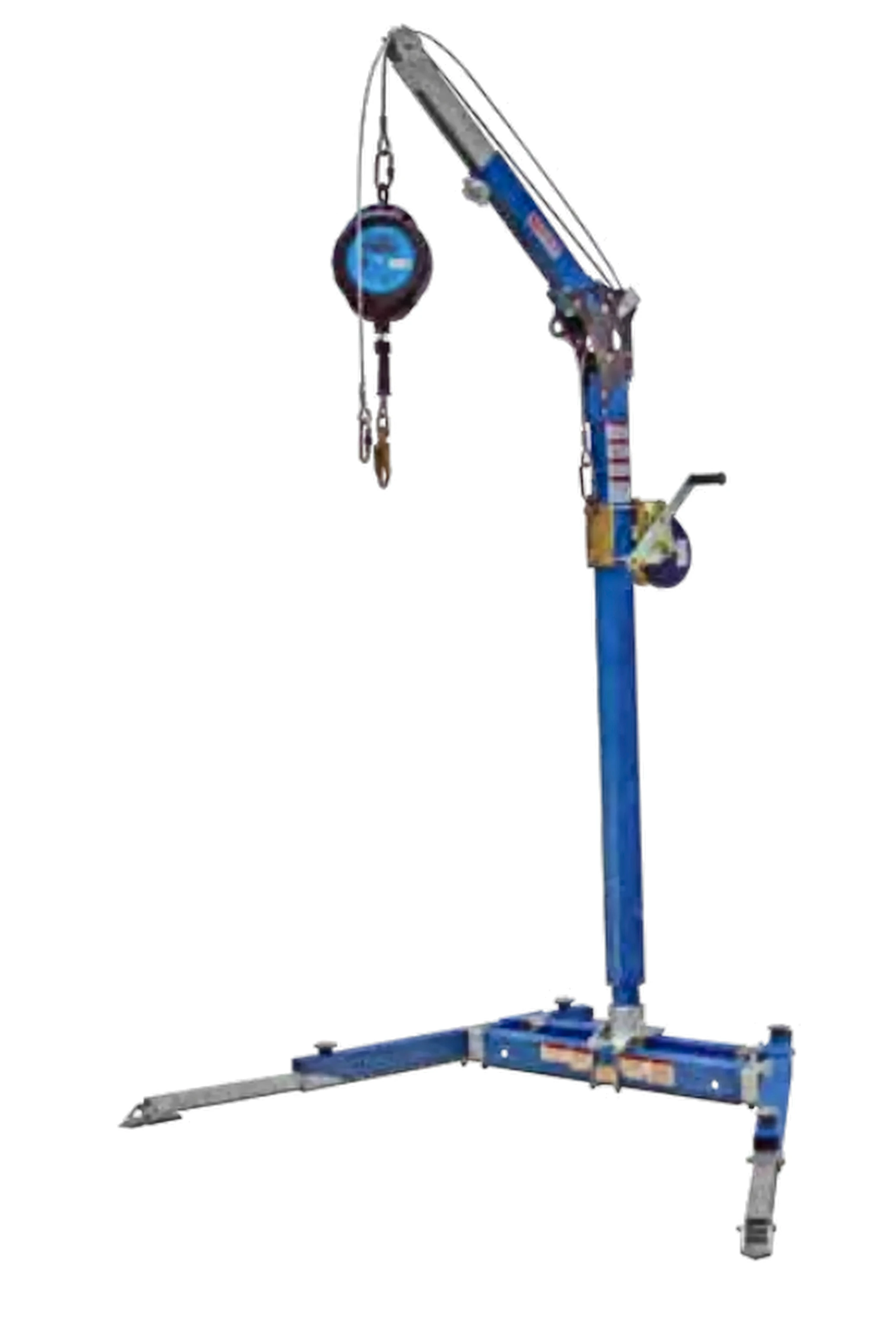

KIT DAVIT BASE H + TRN1 przenośny system ratowniczy do przestrzeni zamkniętych

Irudek KIT DAVIT BASE H + TRN1 to kompletny, przenośny system kotwiczący przeznaczony do ochrony przed upadkiem, kontrolowanego opuszczania i podnoszenia użytkownika oraz prowadzenia działań ratowniczych w przestrzeniach zamkniętych. Zestaw obejmuje ramię i maszt DAVIT, mobilną podstawę BASE H, ręczną wciągarkę ratowniczą TRN1 oraz samohamowne urządzenie przeciwupadkowe SEKURBLOK 20.

Zastosowanie mobilnej podstawy BASE H pozwala przygotować tymczasowe stanowisko kotwiczące bez trwałego mocowania systemu do podłoża. Rozwiązanie sprawdza się w miejscach, w których konieczne jest okresowe zabezpieczanie wejść do studzienek, zbiorników, kanałów, komór technicznych i innych przestrzeni o ograniczonym dostępie.

Skład zestawu

• ramię kotwiczące DAVIT ARM,
• maszt DAVIT PT,
• mobilna podstawa kotwicząca BASE H,
• wciągarka ratownicza TRN1 z liną stalową 20 m,
• urządzenie samohamowne SEKURBLOK 20 z liną stalową 20 m.

Ramię i maszt DAVIT – konstrukcja systemu kotwiczącego

Ramię i maszt DAVIT tworzą konstrukcję przeznaczoną do instalowania urządzeń asekuracyjnych oraz ratowniczych nad obszarem wykonywania pracy. System może być wykorzystywany podczas pracy na wysokości, wejścia do przestrzeni zamkniętej oraz ewakuacji użytkownika.

Modułowa konstrukcja systemu

Ramię i maszt są przeznaczone do współpracy z kompatybilnymi podstawami DAVIT. Modułowa budowa pozwala przygotować konfigurację dopasowaną do rodzaju stanowiska oraz sposobu prowadzenia prac.

Regulowana długość ramienia od 117 do 140 cm

Zakres regulacji umożliwia wysunięcie punktu pracy nad właz, otwór technologiczny lub inną przestrzeń, do której opuszczany jest użytkownik.

Maszt o wysokości 101 cm

Konstrukcja zapewnia odpowiednią wysokość montażową dla współpracujących urządzeń ratowniczych i przeciwupadkowych.

Szybki montaż bez użycia narzędzi

Ramię i maszt można sprawnie montować oraz demontować. Ułatwia to przygotowanie stanowiska, transport elementów i przechowywanie systemu pomiędzy kolejnymi pracami.

Konstrukcja z aluminium 6061-T6

Główne elementy wykonano z wytrzymałego stopu aluminium, natomiast wsporniki i połączenia powstały ze stali oraz aluminium. Pozwala to połączyć wysoką odporność mechaniczną z ograniczoną masą poszczególnych modułów.

Zdolność do pracy ratowniczej dla dwóch użytkowników

Kompletny system DAVIT może być wykorzystywany w działaniach ratowniczych dla maksymalnie dwóch użytkowników o łącznej masie do 280 kg.

Ochrona przed upadkiem dla jednego użytkownika

W zastosowaniach przeciwupadkowych system jest przeznaczony dla jednej osoby o masie do 140 kg.

Parametry ramienia i masztu DAVIT

Norma: EN 795

Maksymalna liczba użytkowników w ratownictwie: 2 osoby, łącznie do 280 kg

Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba do 140 kg

Zakres długości ramienia: 117–140 cm

Masa ramienia: 9,55 kg

Wysokość masztu: 101 cm

Masa masztu: 5,4 kg

Materiał konstrukcji: aluminium 6061-T6

Materiał wsporników i łączników: stal oraz aluminium

Trwałość konstrukcji: bez ograniczeń

BASE H – mobilna podstawa kotwicząca

BASE H to przenośna podstawa przeznaczona do kompletowania tymczasowych systemów kotwiczących DAVIT. W przeciwieństwie do podstaw montowanych na stałe umożliwia przenoszenie całej konstrukcji pomiędzy kolejnymi stanowiskami pracy.

Tymczasowy punkt kotwiczący

Podstawa pozwala przygotować stanowisko DAVIT w miejscach, w których nie wykonano stałego gniazda lub montaż systemu do konstrukcji nie jest wymagany.

Mobilna konstrukcja

BASE H można przemieszczać i instalować w kolejnych miejscach pracy. Jest to szczególnie przydatne w zakładach posiadających wiele włazów, zbiorników, kanałów lub komór wymagających okresowej obsługi.

Kompatybilność z systemem DAVIT

Podstawa została zaprojektowana do współpracy ze standardowymi masztami i ramionami DAVIT firmy Irudek, zamontowanymi zgodnie z wymaganiami systemu.

Stabilność podczas asekuracji i ratownictwa

Konstrukcja przenosi obciążenia powstające podczas zabezpieczania pracownika oraz prowadzenia akcji ratowniczej.

Nośność ratownicza do 280 kg

Kompletny system z podstawą BASE H może obsługiwać maksymalnie dwóch użytkowników o łącznej masie do 280 kg podczas działań ratowniczych.

Ochrona przeciwupadkowa do 140 kg

W konfiguracji chroniącej przed upadkiem system jest przeznaczony dla jednego użytkownika o masie do 140 kg.

Aluminium 6061-T6

Główna konstrukcja podstawy została wykonana z wytrzymałego aluminium. Wsporniki i złącza powstały ze stali oraz aluminium.

Parametry podstawy BASE H

Norma: EN 795

Zastosowanie ratownicze: maksymalnie 2 użytkowników, łącznie do 280 kg

Ochrona przed upadkiem: 1 użytkownik do 140 kg

Masa: 27,7 kg

Materiał konstrukcji: aluminium 6061-T6

Materiał wsporników i złączy: stal oraz aluminium

Trwałość: bez ograniczeń

TRN1 – wciągarka ratownicza 20 m

TRN1 to ręczna wciągarka ratownicza przeznaczona do kontrolowanego opuszczania i podnoszenia użytkownika w przestrzeniach zamkniętych. Urządzenie może być instalowane na konstrukcji DAVIT i wykorzystywane podczas wejścia do studzienek, zbiorników, komór technicznych, kanałów oraz podobnych miejsc.

Ocynkowana lina stalowa o długości 20 m

Wciągarka została wyposażona w stalową linę o średnicy 0,63 cm. Długość 20 m pozwala obsługiwać stanowiska o znacznej głębokości.

Automatyczny hamulec bezpieczeństwa

Mechanizm blokuje linę po zwolnieniu korby. Zapobiega to niekontrolowanemu opuszczeniu użytkownika i pozwala zatrzymać go na wymaganej wysokości.

Podnoszenie i opuszczanie użytkownika

TRN1 umożliwia kontrolowanie ruchu osoby zarówno podczas normalnego wejścia do przestrzeni zamkniętej, jak i podczas ewakuacji.

Przewaga mechaniczna 5:1

Mechanizm przekładni zmniejsza siłę potrzebną do podnoszenia użytkownika, usprawniając prowadzenie akcji ratowniczej.

Nośność do 140 kg

Wciągarka jest przystosowana do obsługi użytkownika o maksymalnej masie 140 kg.

Współpraca z urządzeniem zgodnym z EN 360

TRN1 jest urządzeniem ratowniczym zgodnym z EN 1496 B. W celu utworzenia kompletnego systemu chroniącego przed upadkiem musi pracować równolegle z samohamownym urządzeniem przeciwupadkowym, takim jak znajdujący się w zestawie SEKURBLOK 20.

Parametry wciągarki TRN1

Norma: EN 1496 B

Długość liny: 20 m

Średnica liny: 0,63 cm

Nośność: 140 kg

Przewaga mechaniczna: 5:1

Masa: 14,5 kg

Materiał liny: stal ocynkowana

Materiał uchwytu: tworzywo sztuczne

Materiał pierścieni: stal ocynkowana

Materiał obudowy: tworzywo sztuczne

Trwałość: bez ograniczeń

SEKURBLOK 20 – urządzenie samohamowne z liną stalową

SEKURBLOK 20 to samohamowne urządzenie przeciwupadkowe z automatycznie rozwijaną i zwijaną liną stalową o długości 20 m. Stanowi niezależny tor zabezpieczenia użytkownika podczas podnoszenia lub opuszczania przy użyciu wciągarki TRN1.

Mechaniczne zatrzymanie upadku

W przypadku gwałtownego przyspieszenia mechanizm automatycznie blokuje linę, zatrzymując upadek użytkownika.

Ograniczenie siły poniżej 6 kN

System hamowania redukuje siłę działającą na użytkownika podczas zatrzymania upadku do wartości poniżej 6 kN.

Maksymalna masa użytkownika 140 kg

Urządzenie jest certyfikowane do pionowego użytkowania przez jedną osobę o masie do 140 kg.

Lina stalowa o długości 20 m

Ocynkowana lina stalowa ma średnicę 0,45 cm. Mechanizm zwijający utrzymuje ją pod stałym napięciem, zmniejszając ilość luźnej liny podczas pracy.

Obrotowy górny pierścień i dolny hak

Obrotowe elementy ograniczają skręcanie liny i poprawiają płynność jej wysuwania oraz zwijania.

Wskaźnik zatrzymania upadku

Po zadziałaniu urządzenia zielone oznaczenie wskaźnika zmienia się na czerwone. Sygnalizuje to, że sprzęt zatrzymał upadek i wymaga kontroli przed ponownym użyciem.

Obudowa z polimeru o wysokiej wytrzymałości

Wytrzymała obudowa chroni mechanizm zwijający i hamujący podczas pracy, transportu oraz przechowywania.

Stalowe złącza w komplecie

Urządzenie wyposażono w karabinek STEELSAFE 981 z zakręcanym zamkiem Screw-Lock oraz obrotowy hak 976 z automatycznym zamkiem Due-Lock.

Parametry urządzenia SEKURBLOK 20

Norma: EN 360

Długość liny: 20 m

Średnica liny: 0,45 cm

Maksymalna masa użytkownika: 140 kg

Maksymalna siła zatrzymania: poniżej 6 kN

Masa urządzenia: 7,45 kg

Materiał liny: stal ocynkowana

Materiał obudowy: polimer o wysokiej wytrzymałości

Górne złącze: STEELSAFE 981

Wytrzymałość złącza 981: 25 kN

Zamek złącza 981: Screw-Lock

Prześwit złącza 981: 1,8 cm

Dolne złącze: hak 976

Wytrzymałość haka 976: 23 kN

Zamek haka 976: Due-Lock

Prześwit haka 976: 2 cm

Funkcje dodatkowe: obrotowy punkt mocowania i wskaźnik zatrzymania upadku

Najważniejsze parametry kompletnego zestawu

Normy: EN 795 B, CEN/TS 16415, EN 1496 B oraz EN 360

Maksymalna liczba użytkowników podczas ratownictwa: 2 osoby, łącznie do 280 kg

Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba do 140 kg

Długość liny wciągarki TRN1: 20 m

Długość liny urządzenia SEKURBLOK 20: 20 m

Rodzaj podstawy: mobilna podstawa kotwicząca BASE H

Materiał systemu DAVIT i podstawy: aluminium 6061-T6, stal i aluminium

Trwałość elementów konstrukcyjnych: bez ograniczeń

Zastosowanie

Zestaw KIT DAVIT BASE H + TRN1 jest przeznaczony do:

• pracy przy studzienkach i włazach,
• wejścia do zbiorników i komór technicznych,
• pracy w kanałach technologicznych,
• dostępu do przestrzeni zamkniętych,
• ochrony przed upadkiem z wysokości,
• opuszczania użytkownika do miejsca pracy,
• podnoszenia i ewakuacji poszkodowanego,
• prac serwisowych i konserwacyjnych,
• zastosowań w oczyszczalniach ścieków,
• energetyce i przemyśle,
• ratownictwa technicznego.

Irudek KIT DAVIT BASE H + TRN1 to przenośny system umożliwiający utworzenie tymczasowego stanowiska kotwiczącego bez montowania podstawy na stałe. Połączenie konstrukcji DAVIT, mobilnej podstawy BASE H, wciągarki TRN1 oraz samohamownego urządzenia SEKURBLOK 20 zapewnia niezależne funkcje ratownicze i przeciwupadkowe podczas pracy w przestrzeniach zamkniętych.
