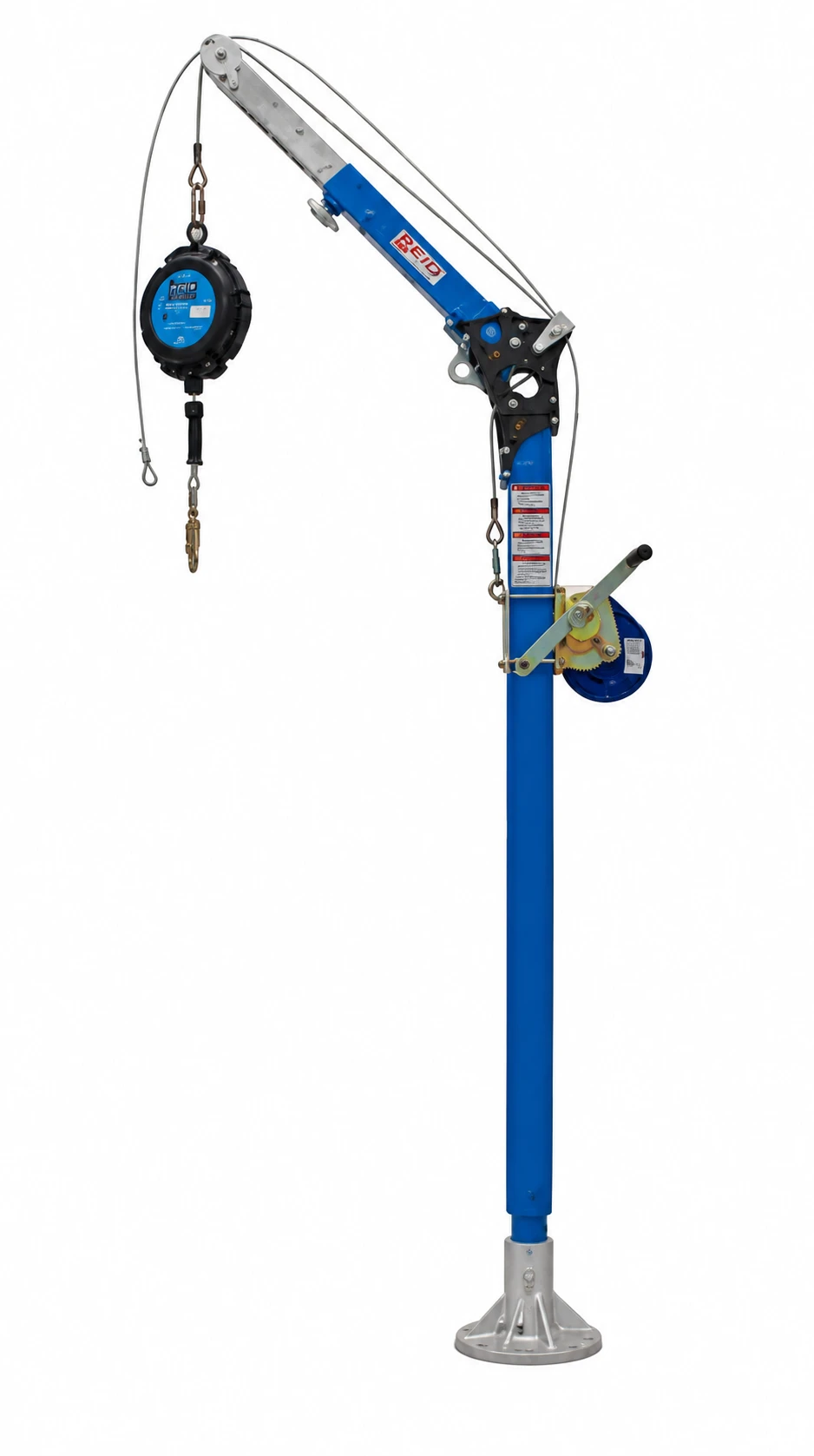

KIT DAVIT BASE FLOOR + TRN1 system ratowniczy do przestrzeni zamkniętych

Irudek KIT DAVIT BASE FLOOR + TRN1 to profesjonalny system asekuracyjno-ratowniczy przeznaczony do prac na wysokości oraz dostępu do przestrzeni zamkniętych. Zestaw składa się z modułowego systemu DAVIT, podłogowej podstawy montażowej, wciągarki ratowniczej TRN1 oraz samohamownego urządzenia przeciwupadkowego SEKURBLOK 20, tworząc kompletne rozwiązanie do zabezpieczania pracowników oraz prowadzenia działań ewakuacyjnych.

System znajduje zastosowanie podczas prac nad studzienkami, zbiornikami, kanałami technologicznymi, komorami oraz innymi przestrzeniami wymagającymi bezpiecznego opuszczania, podnoszenia i asekuracji użytkownika.

Skład zestawu

• ramię i maszt DAVIT
• podstawa podłogowa FLOOR MOUNT BASE
• wciągarka ratownicza TRN1
• samohamowne urządzenie przeciwupadkowe SEKURBLOK 20

Ramię i maszt DAVIT

Ramię oraz maszt stanowią modułowy system kotwiczący przeznaczony do tworzenia mobilnego punktu asekuracyjnego.

Modułowa konstrukcja

System współpracuje z kompatybilnymi podstawami DAVIT, umożliwiając konfigurację dopasowaną do miejsca wykonywania pracy.

Punkt kotwiczenia nad stanowiskiem pracy

Ramię wysuwa punkt kotwiczenia nad:

• włazami,
• studzienkami,
• zbiornikami,
• kanałami technologicznymi,
• przestrzeniami zamkniętymi.

Takie rozwiązanie zapewnia prawidłowe prowadzenie urządzeń asekuracyjnych oraz ratowniczych.

Szybki montaż bez użycia narzędzi

Maszt i ramię można szybko montować i demontować, co ułatwia transport oraz przygotowanie stanowiska.

Lekka konstrukcja

Elementy wykonano z aluminium 6061-T6 oraz stalowych komponentów, zapewniających wysoką wytrzymałość przy niewielkiej masie.

Parametry

• norma EN 795
• maksymalnie 2 użytkowników / 280 kg w ratownictwie
• 1 użytkownik / 140 kg w ochronie przed upadkiem
• długość ramienia 117–140 cm
• wysokość masztu 101 cm
• masa ramienia 9,55 kg
• masa masztu 5,4 kg
• materiał konstrukcji: aluminium 6061-T6
• wsporniki i łączniki: stal oraz aluminium
• trwałość: bez ograniczeń

FLOOR MOUNT BASE

Podstawa podłogowa stanowi element mocujący system DAVIT do konstrukcji obiektu.

Uniwersalny montaż

Może być:

• przykręcana,
• spawana

do konstrukcji stalowych, betonowych oraz innych odpowiednio przygotowanych podłoży.

Kompatybilność

Przystosowana do współpracy z systemami DAVIT oraz ANALOG firmy Irudek.

Wytrzymała konstrukcja

Wykonana ze stali spawanej i cynkowanej ogniowo, zapewniającej wysoką odporność na obciążenia oraz korozję.

Parametry

• EN 795
• TS 16415
• 2 użytkowników / 280 kg w ratownictwie
• 1 użytkownik / 140 kg w ochronie przed upadkiem
• masa 8,7 kg
• materiał: stal spawana cynkowana ogniowo

TRN1

TRN1 jest ręczną wciągarką ratowniczą przeznaczoną do podnoszenia i opuszczania osób podczas prac w przestrzeniach zamkniętych.

Bezpieczne podnoszenie i opuszczanie

Urządzenie umożliwia kontrolowane przemieszczanie użytkownika podczas wejścia do studzienek, szybów oraz zbiorników.

Automatyczny hamulec bezpieczeństwa

Mechanizm automatycznie blokuje ruch po zwolnieniu dźwigni, zapobiegając niekontrolowanemu opuszczeniu użytkownika.

Przewaga mechaniczna 5:1

Zmniejsza siłę potrzebną do prowadzenia akcji ratowniczej.

Stalowa lina 20 m

Wyposażona została w ocynkowaną linę stalową o średnicy 6,3 mm.

Współpraca z urządzeniem EN 360

Wciągarka przeznaczona jest do pracy razem z samohamownym urządzeniem przeciwupadkowym, tworząc kompletny system zabezpieczający.

Parametry

• EN 1496 B
• długość liny 20 m
• średnica liny 6,3 mm
• nośność 140 kg
• przewaga mechaniczna 5:1
• masa 14,5 kg
• trwałość: bez ograniczeń

SEKURBLOK 20

SEKURBLOK 20 stanowi samohamowne urządzenie przeciwupadkowe współpracujące z systemem DAVIT oraz wciągarką TRN1.

Mechaniczne zatrzymanie upadku

Mechanizm blokuje linę natychmiast po wykryciu gwałtownego przyspieszenia, ograniczając siłę działającą na użytkownika do wartości poniżej 6 kN.

Stalowa lina robocza

Urządzenie wykorzystuje ocynkowaną linę stalową o długości 20 m i średnicy 4,5 mm.

Stałe napięcie liny

Mechanizm utrzymuje odpowiednie naprężenie podczas pracy, poprawiając komfort użytkowania.

Obrotowe elementy

Obrotowy górny punkt mocowania oraz dolny karabinek ograniczają skręcanie liny.

Wskaźnik zadziałania

Po zatrzymaniu upadku zielony wskaźnik zmienia kolor na czerwony, informując o konieczności wycofania urządzenia z eksploatacji do kontroli.

Parametry

• EN 360
• długość robocza 20 m
• maksymalna masa użytkownika 140 kg
• masa 7,45 kg
• siła zatrzymania poniżej 6 kN
• lina stalowa ocynkowana 4,5 mm
• obudowa z wysokowytrzymałego polimeru
• karabinek 981 Screw-Lock, prześwit 1,8 cm
• hak 976 Due-Lock, prześwit 2 cm

Specyfikacja zestawu

Model: KIT DAVIT BASE FLOOR + TRN1

Normy:

• EN 795 B
• CEN/TS 16415
• EN 1496 B
• EN 360

Ochrona przed upadkiem: 1 użytkownik / 140 kg

Ratownictwo: 2 użytkowników / 280 kg

Zastosowanie

Zestaw przeznaczony jest do:

• prac na wysokości,
• wejść do przestrzeni zamkniętych,
• studzienek,
• zbiorników,
• kanałów technologicznych,
• szybów,
• oczyszczalni ścieków,
• energetyki,
• przemysłu chemicznego,
• ratownictwa technicznego,
• ewakuacji użytkowników.

Zasady użytkowania

Kompletny system asekuracyjny
Wszystkie elementy zestawu zostały dobrane do współpracy jako zintegrowany system kotwiczący i ratowniczy.

Profesjonalna instalacja
Montaż powinien być wykonywany zgodnie z instrukcją producenta oraz pod nadzorem wykwalifikowanego personelu.

Kontrola przed użyciem
Przed rozpoczęciem pracy należy sprawdzić stan ramienia, masztu, podstawy, wciągarki TRN1 oraz urządzenia SEKURBLOK 20.

Irudek KIT DAVIT BASE FLOOR + TRN1 to kompletny system do asekuracji i ratownictwa, zapewniający bezpieczne wejście do przestrzeni zamkniętych, skuteczną ochronę przed upadkiem oraz możliwość kontrolowanego podnoszenia i ewakuacji użytkownika z wykorzystaniem modułowego systemu DAVIT.
