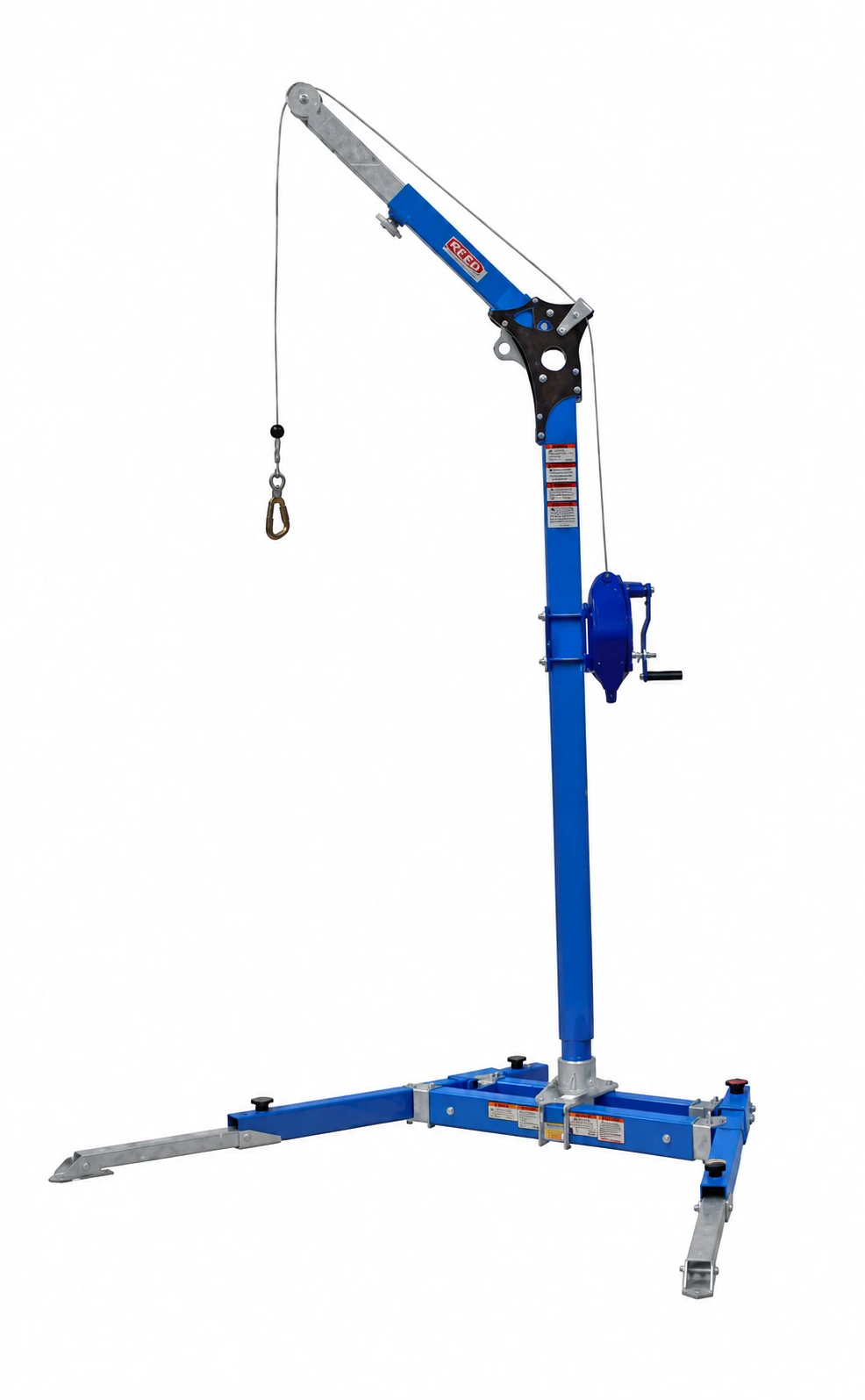

KIT DAVIT BASE H + KOALA R15 przenośny system kotwiczący z wyciągarką

Irudek KIT DAVIT BASE H + KOALA R15 to kompletny, mobilny system kotwiczący przeznaczony do ochrony przed upadkiem, dostępu do przestrzeni zamkniętych oraz prowadzenia działań ratowniczych. Zestaw składa się z regulowanego ramienia DAVIT, masztu PT, przenośnej podstawy BASE H oraz urządzenia KOALA R15, łączącego funkcję urządzenia samohamownego i wyciągarki ratowniczej.

System pozwala przygotować tymczasowe stanowisko nad włazem, studzienką, zbiornikiem lub innym otworem technologicznym bez trwałego mocowania podstawy do podłoża. Modułowa konstrukcja umożliwia szybkie złożenie i rozłożenie elementów, dzięki czemu zestaw może być przenoszony pomiędzy kolejnymi miejscami pracy.

Kompletny system do asekuracji i ratownictwa

Zestaw zapewnia konstrukcję kotwiczącą oraz urządzenie przeznaczone do zatrzymywania upadku i odzyskiwania użytkownika. Może być stosowany podczas planowego wejścia do przestrzeni zamkniętej, wykonywania pracy, opuszczania użytkownika oraz jego ewakuacji w sytuacji awaryjnej.

Ramię DAVIT wysuwa punkt prowadzenia linki nad obszar roboczy, natomiast KOALA R15 utrzymuje linkę pod stałym napięciem i automatycznie reaguje na gwałtowne przyspieszenie.

Skład zestawu

W komplecie znajdują się:

• regulowane ramię kotwiczące DAVIT ARM,
• maszt kotwiczący PT,
• mobilna podstawa BASE H,
• urządzenie samohamowne i ratownicze KOALA R15 z linką stalową 15 m,
• kompatybilne elementy montażowe systemu.

DAVIT ARM + PT – ramię i maszt kotwiczący

DAVIT ARM + PT tworzą konstrukcję umożliwiającą ustawienie punktu kotwiczenia nad wejściem do przestrzeni zamkniętej. System jest przeznaczony do współpracy z kompatybilnymi podstawami DAVIT, w tym z mobilną podstawą BASE H znajdującą się w zestawie.

Regulowana długość ramienia 117–140 cm

Wysuwana konstrukcja pozwala dopasować zasięg ramienia do wielkości otworu, położenia podstawy oraz geometrii stanowiska. Ułatwia to ustawienie linki możliwie blisko osi wejścia i ograniczenie jej kontaktu z krawędziami.

Maszt o wysokości 101,6 cm

Pionowy maszt zapewnia odpowiednie podparcie ramienia i przenosi powstające obciążenia na podstawę. Wysokość umożliwia zorganizowanie stanowiska nad typowymi włazami, studzienkami i otworami technologicznymi.

Montaż bez użycia narzędzi

Elementy systemu można szybko łączyć i demontować. Rozwiązanie skraca czas przygotowania stanowiska oraz ułatwia transport i przechowywanie wyposażenia.

Konstrukcja z aluminium 6061-T6

Główne części ramienia i masztu wykonano z wytrzymałego aluminium 6061-T6. Wsporniki oraz elementy połączeniowe powstały ze stali i aluminium, zapewniając wysoką odporność mechaniczną przy ograniczonej masie.

Nośność konstrukcji DAVIT

W zastosowaniach związanych z ochroną przed upadkiem konstrukcja jest przeznaczona dla jednego użytkownika o masie do 140 kg.

Podczas działań ratowniczych kompletny system konstrukcyjny może obsługiwać maksymalnie dwóch użytkowników o łącznej masie do 280 kg. Należy jednak przestrzegać niższych limitów poszczególnych urządzeń zamontowanych w systemie.

Parametry ramienia i masztu

Norma: EN 795

Długość ramienia: 117–140 cm

Masa ramienia: zależnie od wariantu 9,55 kg lub 11 kg

Wysokość masztu: 101,6 cm

Masa masztu: 5,4 kg

Materiał konstrukcji: aluminium 6061-T6

Materiał wsporników i łączników: stal oraz aluminium

Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba do 140 kg

Pojemność ratownicza konstrukcji: maksymalnie 2 użytkowników, łącznie do 280 kg

Trwałość elementów konstrukcyjnych: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

BASE H – mobilna podstawa systemu DAVIT

Irudek BASE H to przenośna podstawa umożliwiająca utworzenie tymczasowego stanowiska kotwiczącego bez trwałego montażu do posadzki lub konstrukcji obiektu.

Rozwiązanie sprawdza się w miejscach, w których nie można wiercić, spawać lub pozostawiać stałych elementów mocujących. Po zakończeniu pracy system można rozmontować i przenieść do kolejnego stanowiska.

Stabilna konstrukcja mobilna

BASE H zapewnia szerokie podparcie systemu DAVIT i stabilizuje maszt podczas asekuracji, opuszczania oraz działań ratowniczych.

Kompatybilność z DAVIT

Podstawa została dopasowana do standardowych elementów systemu Irudek DAVIT. Umożliwia prawidłowe osadzenie masztu i przeniesienie obciążeń na powierzchnię stanowiska.

Aluminium 6061-T6

Główna konstrukcja wykonana jest z aluminium, natomiast wsporniki i złącza ze stali oraz aluminium. Pozwala to zachować odpowiednią wytrzymałość przy możliwości przenoszenia podstawy pomiędzy różnymi miejscami pracy.

Parametry podstawy BASE H

Norma: EN 795

Masa: 27,7 kg

Materiał konstrukcji: aluminium 6061-T6

Materiał wsporników i złączy: stal oraz aluminium

Ochrona przed upadkiem: 1 użytkownik do 140 kg

Pojemność ratownicza kompletnego systemu: maksymalnie 2 użytkowników, łącznie do 280 kg

Trwałość: bez ograniczeń przy zachowaniu sprawności technicznej

KOALA R15 – urządzenie przeciwupadkowe i ratownicze 2 w 1

Irudek KOALA R15 łączy funkcję samohamownego urządzenia przeciwupadkowego oraz wyciągarki ratowniczej. Podczas normalnej pracy linka automatycznie rozwija się i zwija, utrzymując stałe napięcie i podążając za ruchem użytkownika.

W sytuacji upadku mechanizm automatycznie blokuje linkę, ograniczając dalszy ruch. Funkcja ratownicza umożliwia zmianę trybu pracy i rozpoczęcie kontrolowanego podnoszenia użytkownika.

Stalowa linka o długości 15 m

KOALA R15 wyposażona jest w ocynkowaną linkę stalową, zapewniającą odpowiedni zasięg podczas pracy w studzienkach, zbiornikach, komorach i innych przestrzeniach zamkniętych.

Mechaniczne zatrzymanie upadku

Mechanizm reaguje na gwałtowne przyspieszenie i blokuje linkę, zatrzymując użytkownika. Siła działająca podczas zatrzymania upadku jest ograniczana do wartości poniżej 6 kN.

Funkcja wyciągarki ratowniczej

Urządzenie można przestawić w tryb odzyskiwania, umożliwiający podnoszenie użytkownika po zatrzymaniu upadku lub podczas akcji ewakuacyjnej.

Obrotowy hak

Dolny hak obraca się wraz z ruchem użytkownika, ograniczając skręcanie i plątanie linki. Poprawia to płynność jej rozwijania oraz zwijania.

Nośność urządzenia 136 kg

KOALA R15 jest przeznaczona dla użytkownika o maksymalnej masie 136 kg. Jest to limit samego urządzenia i podczas stosowania kompletnego zestawu nie należy przekraczać tej wartości, mimo że konstrukcja DAVIT jest dopuszczona do większego obciążenia.

Parametry KOALA R15

Normy: EN 360, EN 1496 B

Funkcje: urządzenie samohamowne i wyciągarka ratownicza

Długość linki: 15 m

Materiał linki: stal ocynkowana

Masa: 9 kg

Maksymalna masa użytkownika: 136 kg

Maksymalna siła zatrzymania: poniżej 6 kN

Kierunek użytkowania: pionowy

Dolne złącze: obrotowy hak ograniczający skręcanie linki

Najważniejsze cechy zestawu

Mobilna podstawa bez trwałego montażu

BASE H umożliwia przygotowanie stanowiska bez wiercenia i ingerencji w konstrukcję obiektu.

Regulowany zasięg ramienia

Zakres od 117 do 140 cm pozwala dopasować położenie punktu kotwiczenia do stanowiska.

Dwie funkcje urządzenia KOALA R15

Jedno urządzenie zapewnia ochronę przed upadkiem oraz możliwość podniesienia użytkownika podczas ewakuacji.

Szybki montaż modułowy

Ramię, maszt i podstawę można sprawnie montować, demontować i transportować.

Odporna konstrukcja

Aluminium 6061-T6 oraz stalowe i aluminiowe połączenia zapewniają wysoką wytrzymałość w profesjonalnych zastosowaniach.

Gotowość do działań ratowniczych

Zestaw umożliwia przygotowanie sposobu odzyskania użytkownika jeszcze przed rozpoczęciem wejścia do przestrzeni zamkniętej.

Specyfikacja kompletnego zestawu

Model: KIT DAVIT BASE H + KOALA R15

Rodzaj: mobilny system kotwiczący, przeciwupadkowy i ratowniczy

Normy: EN 795 B, CEN/TS 16415, EN 1496 B, EN 360

Wysokość masztu: 101,6 cm

Zakres długości ramienia: 117–140 cm

Długość linki KOALA R15: 15 m

Masa kompletnego zestawu: 70 kg

Maksymalna liczba użytkowników konstrukcji podczas ratownictwa: 2 osoby

Maksymalna łączna masa użytkowników dla konstrukcji podczas ratownictwa: 280 kg

Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba

Nośność konstrukcji przeciwupadkowej: 140 kg

Maksymalna masa użytkownika urządzenia KOALA R15: 136 kg

Materiał konstrukcji: aluminium 6061-T6, stal i aluminium

Rodzaj podstawy: mobilna BASE H

Trwałość elementów konstrukcyjnych: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

Zastosowanie

KIT DAVIT BASE H + KOALA R15 jest przeznaczony do:

• prac w przestrzeniach zamkniętych,
• obsługi studzienek i włazów,
• wejścia do zbiorników i komór technicznych,
• prac w kanałach technologicznych,
• ochrony użytkownika przed upadkiem,
• kontrolowanego opuszczania do miejsca pracy,
• wydobywania użytkownika w sytuacji awaryjnej,
• prac inspekcyjnych i konserwacyjnych,
• zastosowań w oczyszczalniach ścieków,
• energetyki i zakładów przemysłowych,
• ratownictwa technicznego.

Irudek KIT DAVIT BASE H + KOALA R15 to kompletny, przenośny system umożliwiający przygotowanie stanowiska kotwiczącego bez trwałego mocowania do podłoża. Regulowane ramię, mobilna podstawa oraz urządzenie KOALA R15 zapewniają ochronę przed upadkiem i możliwość kontrolowanego odzyskania użytkownika podczas pracy w przestrzeniach zamkniętych.
