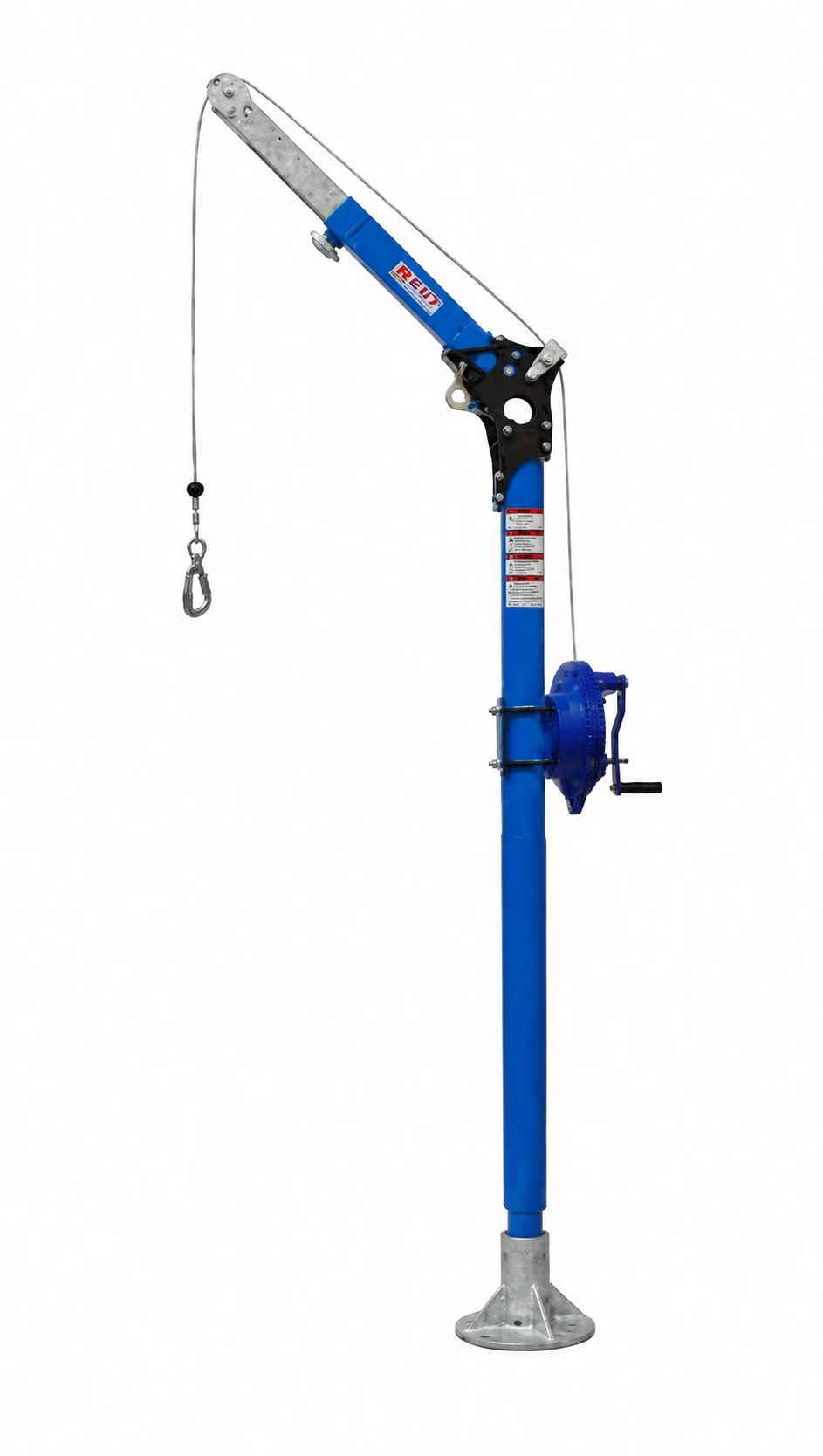

KIT DAVIT BASE FLOOR + KOALA R15 zestaw DAVIT z wyciągarką ratowniczą

Irudek KIT DAVIT BASE FLOOR + KOALA R15 to kompletny system kotwiczący przeznaczony do prac na wysokości, dostępu do przestrzeni ograniczonych oraz działań ratowniczych. Zestaw łączy modułowy system DAVIT z podłogową bazą montażową oraz urządzeniem KOALA R15, które pełni jednocześnie funkcję samohamownego urządzenia przeciwupadkowego oraz wyciągarki ratowniczej.

Komplet umożliwia szybkie przygotowanie profesjonalnego stanowiska pracy nad włazami, studzienkami, zbiornikami i otworami technologicznymi, zapewniając bezpieczną asekurację użytkownika oraz możliwość jego ewakuacji.

Skład zestawu

• ramię i maszt DAVIT

• podstawa podłogowa FLOOR MOUNT BASE

• urządzenie samohamowne i ratownicze KOALA R15

Ramię i maszt DAVIT

Ramię oraz maszt stanowią modułowy system kotwiczący przeznaczony do tworzenia mobilnego punktu asekuracyjnego.

Modułowa konstrukcja
System współpracuje z kompatybilnymi podstawami DAVIT, umożliwiając konfigurację dopasowaną do miejsca wykonywania pracy.

Punkt kotwiczenia nad stanowiskiem pracy
Ramię wysuwa punkt kotwiczenia nad:

• włazami,

• studzienkami,

• zbiornikami,

• otworami technologicznymi,

• krawędziami konstrukcji.

Pozwala to prowadzić linę w korzystnej osi nad użytkownikiem.

Szybki montaż bez narzędzi
Maszt i ramię można łatwo montować oraz demontować, co ułatwia transport i przygotowanie stanowiska.

Lekka konstrukcja aluminiowa
Elementy wykonano z aluminium 6061-T6, zapewniającego wysoką wytrzymałość przy ograniczonej masie.

Parametry

• norma EN 795

• maksymalnie 2 użytkowników / 280 kg w ratownictwie

• 1 użytkownik / 140 kg w ochronie przed upadkiem

• długość ramienia 117–140 cm

• masa ramienia 9,55 kg

• wysokość masztu 101 cm

• masa masztu 5,4 kg

• materiał konstrukcji: aluminium 6061-T6

• wsporniki i łączniki: stal oraz aluminium

• trwałość: bez ograniczeń

FLOOR MOUNT BASE

Podstawa podłogowa przeznaczona do montażu systemów DAVIT oraz ANALOG.

Montaż do podłoża
Może być spawana lub przykręcana do:

• konstrukcji stalowych,

• powierzchni betonowych,

• innych odpowiednio przygotowanych podłoży.

Stabilne przenoszenie obciążeń
Baza przenosi obciążenia z ramienia i masztu bezpośrednio na konstrukcję nośną.

Przystosowana do ratownictwa i asekuracji
Obsługuje:

• 2 użytkowników / 280 kg w zastosowaniach ratowniczych,

• 1 użytkownika / 140 kg w ochronie przed upadkiem.

Stal cynkowana ogniowo
Zapewnia wysoką odporność na korozję oraz intensywną eksploatację.

Parametry

• EN 795

• TS 16415

• obciążenie pionowe 22,24 kN

• obciążenie robocze 10,2 kN/m

• masa 8,7 kg

• materiał: stal spawana cynkowana ogniowo

KOALA R15

Urządzenie łączące funkcję samohamownego ogranicznika upadku oraz wyciągarki ratowniczej.

Dwie funkcje w jednym urządzeniu

KOALA R15 pracuje jako:

• samohamowne urządzenie przeciwupadkowe,

• wyciągarka ratownicza.

Praca na linie stalowej 15 m

Wyposażone jest w stalową linkę ocynkowaną o długości 15 m.

Mechaniczne hamowanie

System automatycznie zatrzymuje użytkownika podczas upadku, ograniczając siłę uderzenia do wartości poniżej 6 kN.

Funkcja wyciągarki ratowniczej

Mechanizm odzyskiwania aktywowany jest poprzez zmianę położenia ramienia korby po wyciągnięciu zawleczki.

Przewaga mechaniczna 9:1

Ułatwia podnoszenie osoby podczas akcji ratowniczej.

Obrotowy dolny karabinek

Ogranicza skręcanie liny oraz poprawia płynność pracy urządzenia.

Aluminiowa obudowa

Wytrzymała skrzynia korbowa zapewnia wysoką trwałość podczas intensywnego użytkowania.

Parametry

• EN 360

• EN 1496 B

• ANSI Z359.1:2007

• długość robocza 15 m

• masa 9 kg

• maksymalne obciążenie użytkownika 136 kg

• przewaga mechaniczna 9:1

• lina stalowa ocynkowana 4 mm

• obudowa: aluminium

• dolny karabinek stalowy o prześwicie 18 mm

• trwałość: bez ograniczeń

Specyfikacja zestawu

Model: KIT DAVIT BASE FLOOR + KOALA R15

Normy:

• EN 795 B

• CEN/TS 16415

• EN 1496 B

• EN 360

Zastosowanie ratownicze: 2 użytkowników / 280 kg

Ochrona przed upadkiem: 1 użytkownik / 140 kg

Zastosowanie

Zestaw przeznaczony jest do:

• prac na wysokości,

• wejść do przestrzeni ograniczonych,

• studzienek,

• włazów,

• zbiorników,

• komór technicznych,

• kanałów technologicznych,

• ratownictwa technicznego,

• ewakuacji użytkowników,

• współpracy z urządzeniami samohamownymi i ratowniczymi.

Zasady użytkowania

Kompletny system
Wszystkie elementy zestawu zostały dobrane do współpracy jako modułowy system kotwiczący.

Montaż
Instalację należy wykonywać zgodnie z instrukcją producenta oraz pod nadzorem osób posiadających odpowiednie kwalifikacje.

Kontrola
Przed rozpoczęciem pracy należy sprawdzić stan ramienia, masztu, podstawy oraz urządzenia KOALA R15.

Irudek KIT DAVIT BASE FLOOR + KOALA R15 to profesjonalny system asekuracyjno-ratowniczy, umożliwiający bezpieczne prowadzenie prac na wysokości, asekurację użytkownika oraz sprawną ewakuację z przestrzeni ograniczonych dzięki połączeniu modułowego systemu DAVIT z urządzeniem KOALA R15.
