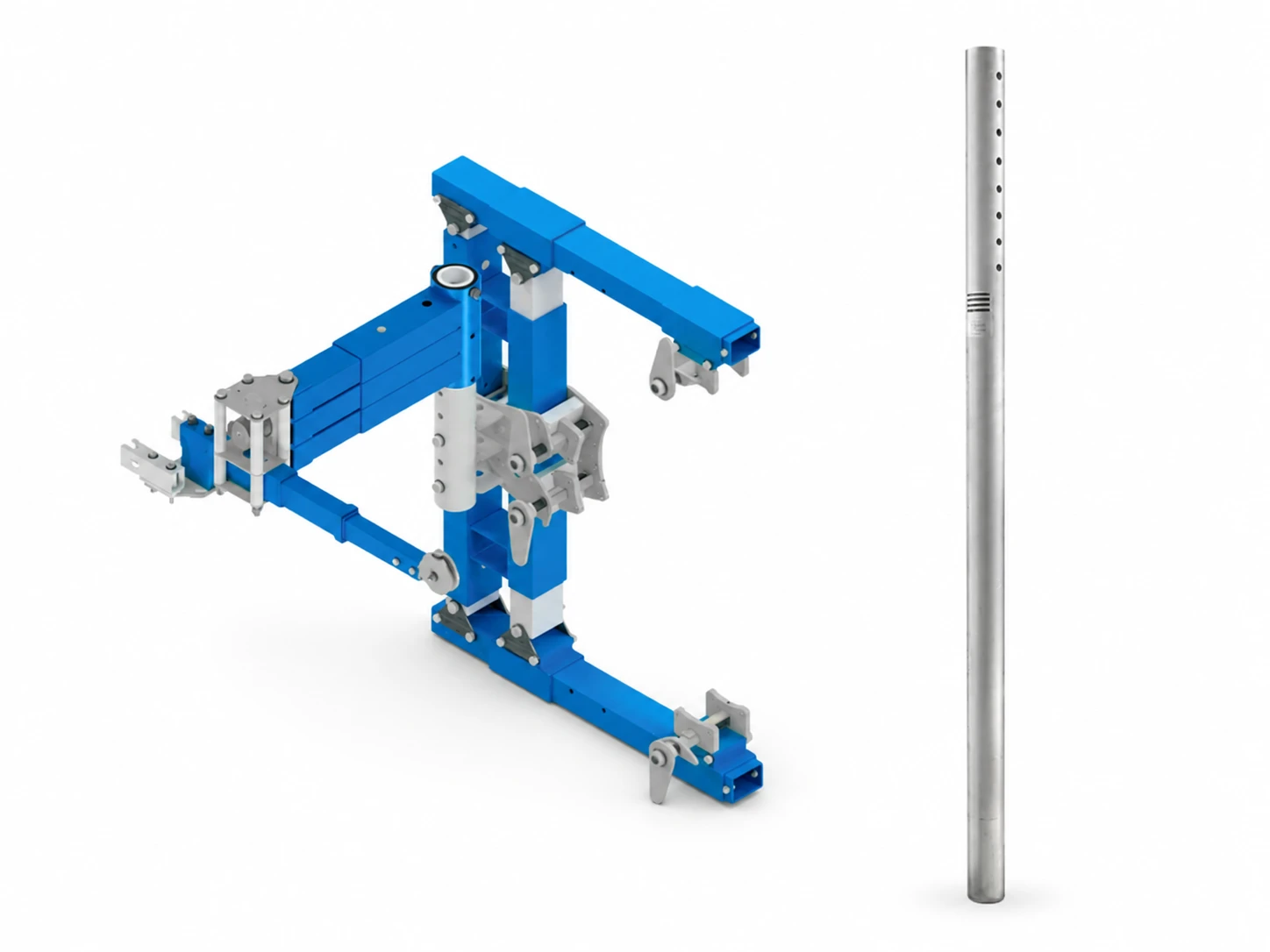

SIDE ENTRY PT + BASE CLAMP-ON przenośna podstawa i maszt do wejść bocznych

Irudek SIDE ENTRY PT + BASE CLAMP-ON to zestaw montażowy przeznaczony do budowy systemu bezpiecznego dostępu do przestrzeni zamkniętych z wejściem bocznym. Komplet obejmuje pionowy maszt SIDE ENTRY PT oraz przenośną podstawę BASE CLAMP-ON, mocowaną zaciskowo do odpowiednio wytrzymałej konstrukcji wsporczej.

Po zamontowaniu kompatybilnego ramienia przegubowego SIDE ENTRY ARM zestaw tworzy stabilną konstrukcję pozwalającą umieścić punkt kotwiczenia przed bocznym otworem wejściowym. Takie ustawienie ułatwia prowadzenie liny roboczej, systemu ratowniczego lub urządzenia samohamownego, ograniczając ich kontakt z krawędzią włazu.

System do bocznego dostępu

Zestaw przeznaczony jest do stanowisk, w których wejście do przestrzeni zamkniętej znajduje się w ścianie, boku zbiornika lub bocznej części konstrukcji. Pozwala przygotować system do:

• wchodzenia i wychodzenia z przestrzeni zamkniętej,
• kontrolowanego opuszczania pracownika,
• podnoszenia użytkownika,
• ewakuacji i odzyskiwania poszkodowanego,
• zabezpieczenia przed upadkiem,
• prac serwisowych, inspekcyjnych i konserwacyjnych.

W połączeniu z odpowiednią wciągarką system umożliwia kontrolowane przemieszczanie użytkownika wewnątrz przestrzeni. Zastosowanie kompatybilnego urządzenia samohamownego zapewnia niezależną ochronę przed upadkiem.

BASE CLAMP-ON – przenośna baza zaciskowa

BASE CLAMP-ON jest tymczasową podstawą mocowaną do konstrukcji wsporczej za pomocą regulowanych zacisków. Pozwala przygotować stanowisko bez wykonywania stałego gniazda montażowego, spawania podstawy lub przytwierdzania jej na stałe do podłoża.

Montaż bez stałej ingerencji w konstrukcję

Baza może być stosowana w miejscach, w których system wymagany jest okresowo lub musi być przenoszony pomiędzy różnymi stanowiskami.

Regulowane elementy mocujące

Zaciski umożliwiają dopasowanie podstawy do geometrii kompatybilnej konstrukcji wsporczej. Podłoże musi posiadać odpowiednią wytrzymałość i zdolność do przenoszenia obciążeń kompletnego systemu.

Stabilizacja masztu

Podstawa utrzymuje maszt SIDE ENTRY PT w prawidłowej pozycji i przekazuje obciążenia powstające podczas asekuracji oraz działań ratowniczych na konstrukcję nośną.

Przybliżone maksymalne wymiary bazy

Szerokość całkowita: 101,85 cm

Szerokość pomiędzy elementami bocznymi: 96,25 cm

Wysokość: 76,2 cm

Głębokość: 25,32 cm

SIDE ENTRY PT – pionowy maszt systemowy

SIDE ENTRY PT jest pionowym elementem nośnym instalowanym pomiędzy bazą zaciskową a ramieniem SIDE ENTRY ARM. Zapewnia prawidłowe osadzenie ramienia oraz przenosi obciążenia na podstawę i konstrukcję wsporczą.

Wysokość 182,8 cm

Wysokość masztu umożliwia ustawienie ramienia systemowego na poziomie odpowiednim do obsługi bocznych włazów, zbiorników, komór i otworów technologicznych.

Modułowa konstrukcja

Maszt może współpracować z różnymi kompatybilnymi podstawami systemu SIDE ENTRY, co pozwala wykorzystywać go w kilku konfiguracjach montażowych.

Masa 12,5 kg

Ograniczona masa ułatwia transport, montaż sekcyjny i przenoszenie elementu pomiędzy stanowiskami.

Współpraca z ramieniem SIDE ENTRY ARM

Zestaw SIDE ENTRY PT + BASE CLAMP-ON wymaga uzupełnienia o kompatybilne ramię SIDE ENTRY ARM, aby utworzyć konstrukcję kotwiczącą.

Ramię umożliwia:

• ustawienie punktu kotwiczenia przed otworem,
• regulację zasięgu,
• dopasowanie położenia do wejścia bocznego,
• ograniczenie tarcia liny o krawędzie,
• zamontowanie kompatybilnej wciągarki,
• współpracę z urządzeniem samohamownym.

Ramię SIDE ENTRY ARM nie jest częścią tego zestawu.

Parametry kompletnego systemu z ramieniem

Po połączeniu zestawu z kompatybilnym ramieniem SIDE ENTRY ARM kompletny system zapewnia:

Ochronę przed upadkiem dla 1 użytkownika do 140 kg

System może stanowić konstrukcję kotwiczącą dla indywidualnego zabezpieczenia przed upadkiem.

Zastosowanie ratownicze dla 2 użytkowników

Kompletna konfiguracja umożliwia przygotowanie stanowiska do prowadzenia działań ratowniczych z udziałem maksymalnie dwóch użytkowników.

Odporność statyczną 10 kN

Konstrukcja została przystosowana do przenoszenia obciążeń powstających podczas asekuracji i ratownictwa.

Dopuszczalne obciążenie pionowe 10 kN

Podstawa i konstrukcja wsporcza muszą być zdolne do bezpiecznego przeniesienia określonego obciążenia.

Moment przenoszony na konstrukcję do 10 000 Nm

Parametr należy uwzględnić podczas oceny wytrzymałości miejsca montażu oraz doboru sposobu zamocowania podstawy.

Zgodność z EN 795 typ B

Norma odnosi się do przenośnych urządzeń kotwiczących stosowanych w systemach ochrony przed upadkiem.

Najważniejsze właściwości

Przenośny zestaw montażowy

Komplet może być demontowany i przenoszony pomiędzy stanowiskami wyposażonymi w odpowiednią konstrukcję wsporczą.

Mocowanie zaciskowe

Zastosowanie regulowanej podstawy eliminuje potrzebę wykonywania stałego punktu montażowego.

Przeznaczenie do wejść bocznych

System został opracowany do przestrzeni, w których dostęp nie odbywa się pionowo od góry.

Kompatybilność z urządzeniami ratowniczymi

Konstrukcja może współpracować z odpowiednio dobraną wciągarką, urządzeniem samohamownym oraz uchwytami montażowymi.

Wytrzymała konstrukcja

Główne elementy wykonano z aluminium 6061-T6, a wsporniki oraz połączenia ze stali i aluminium.

Nieograniczona trwałość konstrukcyjna

Elementy metalowe nie mają określonego maksymalnego okresu użytkowania, pod warunkiem zachowania pełnej sprawności technicznej, wykonywania kontroli i eksploatacji zgodnej z instrukcją.

Specyfikacja techniczna

Model: SIDE ENTRY PT + BASE CLAMP-ON

Rodzaj: maszt z przenośną bazą zaciskową

Przeznaczenie: system bocznego dostępu do przestrzeni zamkniętych

Norma kompletnego systemu: EN 795 typ B

Wysokość masztu: 182,8 cm

Masa masztu: 12,5 kg

Masa zestawu SIDE ENTRY PT + BASE CLAMP-ON: 36,4 kg

Masa kompletnego systemu z ramieniem SIDE ENTRY ARM: 53,2 kg

Materiał konstrukcji głównej: aluminium 6061-T6

Materiał wsporników i elementów połączeniowych: stal oraz aluminium

Ochrona przed upadkiem: 1 użytkownik do 140 kg

Zdolność ratownicza kompletnego systemu: maksymalnie 2 użytkowników

Odporność statyczna: 10 kN

Obciążenie pionowe: 10 kN

Maksymalny moment przenoszony na konstrukcję: 10 000 Nm

Trwałość konstrukcji: bez ograniczeń przy zachowaniu sprawności technicznej

Skład zestawu

• maszt Irudek SIDE ENTRY PT,
• przenośna baza zaciskowa Irudek BASE CLAMP-ON,
• elementy połączeniowe należące do obu komponentów.

Irudek SIDE ENTRY PT + BASE CLAMP-ON to przenośna konstrukcja montażowa przeznaczona do tworzenia systemu bezpiecznego dostępu przez boczne otwory przestrzeni zamkniętych. Zaciskowa podstawa pozwala przygotować stanowisko bez stałej ingerencji w konstrukcję, a maszt umożliwia zamontowanie ramienia SIDE ENTRY ARM oraz kompatybilnego wyposażenia asekuracyjnego i ratowniczego.
