SIDE ENTRY ARM wysuwane i obrotowe ramię kotwiczące EN 795 B irudek

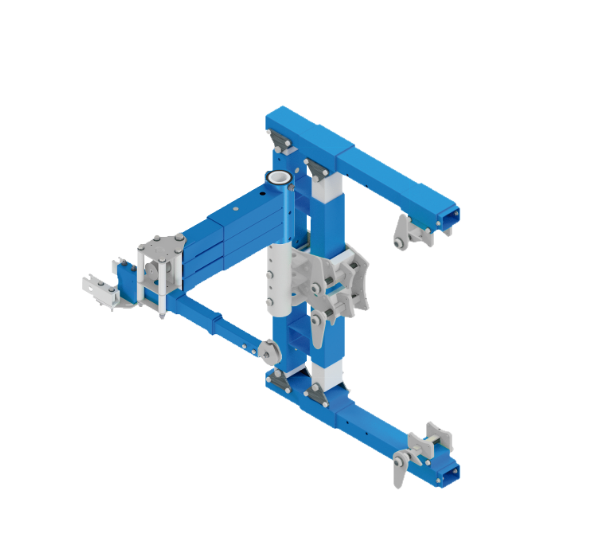

Irudek SIDE ENTRY ARM to przegubowe, wysuwane i obrotowe ramię przeznaczone do organizowania bezpiecznego dostępu przez boczne otwory prowadzące do przestrzeni zamkniętych. Umożliwia ustawienie punktu kotwiczenia na zewnątrz zbiornika, komory, kanału lub innej konstrukcji, dzięki czemu ułatwia kontrolowane wejście użytkownika, jego asekurację oraz prowadzenie manewrów ratowniczych.

Ramię współpracuje z kompatybilnymi słupkami i podstawami nośnymi, tworząc modułowy system dostępu bocznego. Po wyposażeniu w odpowiednią wciągarkę umożliwia podnoszenie i opuszczanie użytkownika, natomiast zastosowanie kompatybilnego urządzenia samohamownego zapewnia niezależną ochronę przed upadkiem z wysokości.

Boczny dostęp do przestrzeni zamkniętych

SIDE ENTRY ARM został opracowany z myślą o stanowiskach, w których wejście znajduje się w ścianie zbiornika, komory lub innej konstrukcji, a klasyczny system ustawiany nad otworem nie może zostać zastosowany.

Ramię pozwala umieścić punkt kotwiczenia bliżej osi bocznego wejścia. Ułatwia to:

• kontrolowanie ruchu użytkownika podczas wejścia i wyjścia,
• prawidłowe prowadzenie liny lub linki stalowej,
• ograniczenie ocierania wyposażenia o krawędzie otworu,
• prowadzenie ewakuacji z zewnętrznego stanowiska,
• uporządkowanie sprzętu asekuracyjnego i ratowniczego.

Konstrukcja przegubowa i obrotowa

Przegubowa budowa umożliwia dopasowanie położenia ramienia do geometrii stanowiska oraz kierunku bocznego wejścia. Funkcja obrotu ułatwia ustawienie punktu kotwiczenia w odpowiedniej osi, a także odsunięcie ramienia po zakończeniu pracy.

Rozwiązanie pozwala przygotować stanowisko przy konstrukcjach, w których dostęp do otworu jest ograniczony przez instalacje, elementy technologiczne lub niewielką przestrzeń manewrową.

Regulowana długość od 147,5 do 169,5 cm

Wysuwane ramię umożliwia regulację zasięgu w zakresie od 147,5 do 169,5 cm. Pozwala to dopasować położenie punktu kotwiczenia do odległości pomiędzy podstawą systemu a otworem wejściowym.

Regulacja ułatwia zastosowanie ramienia przy różnych zbiornikach, komorach, włazach i konstrukcjach wsporczych bez konieczności stosowania osobnego rozwiązania dla każdego stanowiska.

Punkt kotwiczenia poza przestrzenią zamkniętą

Ramię umożliwia pozostawienie punktu kotwiczenia oraz operatora systemu na zewnątrz przestrzeni zagrożonej. Takie ustawienie usprawnia kontrolę nad użytkownikiem i pozwala prowadzić działania ratownicze bez konieczności wchodzenia ratownika do wnętrza obiektu na pierwszym etapie ewakuacji.

Zewnętrzne ustawienie punktu roboczego pomaga również ograniczyć tarcie liny, linki stalowej lub pozostałego wyposażenia o krawędź bocznego otworu.

Współpraca z wciągarką ratowniczą

SIDE ENTRY ARM może zostać wyposażony w kompatybilną wciągarkę, która umożliwia kontrolowane podnoszenie i opuszczanie użytkownika.

Taka konfiguracja sprawdza się podczas:

• wejścia przez boczny właz,
• pozycjonowania użytkownika wewnątrz zbiornika,
• przemieszczania osoby w pionie,
• wyciągania użytkownika w sytuacji awaryjnej,
• prowadzenia przygotowanej wcześniej procedury ratowniczej.

Wciągarka pełni funkcję urządzenia dostępowego i ratowniczego. W celu uzyskania kompletnej ochrony przed upadkiem powinna być stosowana razem z niezależnym urządzeniem przeciwupadkowym.

Możliwość zastosowania urządzenia samohamownego

Po zamontowaniu kompatybilnego urządzenia samohamownego system może zapewniać ochronę użytkownika przed upadkiem podczas przemieszczania się i wykonywania pracy.

Urządzenie przeciwupadkowe działa niezależnie od wciągarki. W przypadku gwałtownego ruchu automatycznie blokuje linkę i zatrzymuje upadek użytkownika.

W kompletnej konfiguracji przeciwupadkowej system jest przeznaczony dla jednego użytkownika o masie do 140 kg.

Zdolność ratownicza dla dwóch użytkowników

Prawidłowo skonfigurowany system SIDE ENTRY jest przystosowany do zastosowań ratowniczych obejmujących maksymalnie dwóch użytkowników. Parametr ten odnosi się do kompletnego systemu zamontowanego na kompatybilnej podstawie i używanego zgodnie z właściwą instrukcją.

Rozwiązanie może być wykorzystywane zarówno podczas planowego dostępu do przestrzeni zamkniętej, jak i w przygotowanym systemie ewakuacyjnym.

Wytrzymałość 10 kN

Odporność statyczna wynosi 10 kN, a dopuszczalne obciążenie pionowe również określono na poziomie 10 kN. Konstrukcja została zaprojektowana do przenoszenia obciążeń powstających podczas asekuracji, pozycjonowania oraz działań ratowniczych.

Maksymalny chwilowy moment przenoszony na konstrukcję wynosi 10 000 Nm. Podstawa i element konstrukcyjny, do którego zostanie zamocowany system, muszą posiadać odpowiednią wytrzymałość.

Aluminium 6061-T6

Główną konstrukcję ramienia wykonano z aluminium 6061-T6, które zapewnia wysoką odporność mechaniczną przy ograniczonej masie.

Wsporniki oraz złącza wykonano ze stali i aluminium, uzyskując połączenie:

• wysokiej sztywności,
• odporności na obciążenia,
• trwałości w zastosowaniach przemysłowych,
• łatwiejszego transportu niż w przypadku konstrukcji wykonanej wyłącznie ze stali.

Montaż i regulacja bez użycia narzędzi

Ramię zostało zaprojektowane z myślą o sprawnym przygotowaniu stanowiska w terenie. Regulacja i podstawowa obsługa systemu nie wymagają stosowania specjalistycznych narzędzi.

Modułowa konstrukcja ułatwia:

• montaż na kompatybilnym słupku lub podstawie,
• ustawienie właściwego zasięgu,
• skierowanie ramienia w stronę otworu,
• demontaż po zakończeniu pracy,
• transport pomiędzy kolejnymi stanowiskami.

Element systemu modułowego

SIDE ENTRY ARM nie jest samodzielnym kompletnym systemem ratowniczym. Ramię należy połączyć z odpowiednimi elementami systemowymi, dobieranymi zależnie od stanowiska pracy.

Kompletna konfiguracja może obejmować:

• kompatybilną podstawę lub konstrukcję mocującą,
• słupek nośny,
• przegubowe ramię SIDE ENTRY ARM,
• wciągarkę ratowniczą,
• urządzenie samohamowne,
• kompatybilne uchwyty montażowe,
• szelki bezpieczeństwa lub ratownicze,
• odpowiednie złącza.

Specyfikacja techniczna

Model: SIDE ENTRY ARM

Rodzaj produktu: przegubowe, wysuwane i obrotowe ramię do dostępu bocznego

Norma: EN 795 typ B

Zakres długości: 147,5–169,5 cm

Masa samego ramienia: 16,8 kg

Wytrzymałość statyczna: 10 kN

Dopuszczalne obciążenie pionowe: 10 kN

Maksymalny chwilowy moment przenoszony na konstrukcję: 10 000 Nm

Ochrona przed upadkiem: 1 użytkownik do 140 kg

Zdolność ratownicza kompletnego systemu: maksymalnie 2 użytkowników

Materiał konstrukcji głównej: aluminium 6061-T6

Materiał wsporników i złączy: stal oraz aluminium

Regulacja: wysuwana konstrukcja o zmiennym zasięgu

Zakres ruchu: ramię przegubowe i obrotowe

Trwałość konstrukcji: bez ograniczeń

Wartość 53,2 kg dotyczy rozbudowanej konfiguracji systemu z kompatybilną konstrukcją bazową, natomiast masa samego ramienia SIDE ENTRY ARM wynosi 16,8 kg.

Zastosowanie

SIDE ENTRY ARM jest przeznaczony do:

• wejść przez boczne włazy,
• zbiorników przemysłowych,
• komór inspekcyjnych,
• kanałów technologicznych,
• komór podziemnych,
• zbiorników wodnych i ściekowych,
• przestrzeni o ograniczonym dostępie,
• prac konserwacyjnych i serwisowych,
• kontrolowanego opuszczania i podnoszenia użytkownika,
• ratownictwa w przestrzeniach zamkniętych,
• instalacji wodno-kanalizacyjnych,
• energetyki,
• przemysłu chemicznego,
• zakładów produkcyjnych i przetwórczych.

Irudek SIDE ENTRY ARM to wysuwane i obrotowe ramię przeznaczone do organizowania bezpiecznego dostępu przez boczne otwory przestrzeni zamkniętych. Regulowany zasięg, konstrukcja z aluminium 6061-T6 oraz możliwość współpracy z wciągarką i urządzeniem samohamownym pozwalają stworzyć kompletne stanowisko do wejścia, asekuracji i ewakuacji użytkownika.
