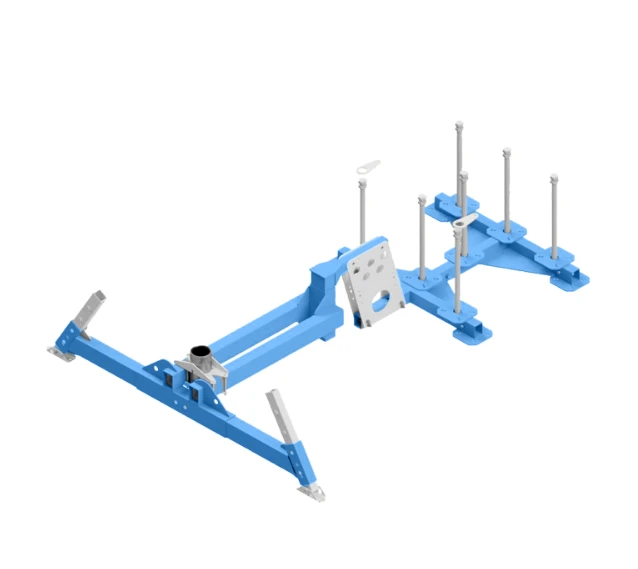

RACK COUNTERWEIGHT BASE stelaż na obciążniki do DAVIT i SIDE ENTRY

IRUDEK RACK COUNTERWEIGHT BASE to moduł przeciwwagowy przeznaczony do rozbudowy podstawy HITCH BASE stosowanej w systemach kotwiczących DAVIT i SIDE ENTRY. Umożliwia przygotowanie przenośnego stanowiska do ochrony przed upadkiem, dostępu do przestrzeni zamkniętych oraz prowadzenia działań ratowniczych bez konieczności wiercenia i trwałego mocowania podstawy do podłoża.

Konstrukcja wyposażona jest w siedem trzpieni przeznaczonych do montażu standardowych talerzy obciążeniowych. Odpowiednio dobrane i równomiernie rozmieszczone przeciwwagi stabilizują kompletny system oraz pozwalają przenosić obciążenia występujące podczas jego użytkowania.

Moduł do podstawy HITCH BASE

RACK COUNTERWEIGHT BASE nie jest samodzielnym punktem kotwiczącym. Stanowi element rozbudowujący podstawę HITCH BASE, na której instalowany jest kompatybilny maszt systemu DAVIT lub SIDE ENTRY.

Po połączeniu wszystkich wymaganych komponentów powstaje mobilna konstrukcja kotwicząca, którą można ustawić w miejscu pracy bez wykonywania trwałego połączenia z posadzką.

Montaż bez wiercenia w podłożu

System przeciwwagowy sprawdza się w obiektach, w których:

• nie można ingerować w posadzkę,
• wykonanie stałego punktu montażowego jest niedopuszczalne,
• system jest wykorzystywany tylko okresowo,
• konieczne jest przemieszczanie stanowiska pomiędzy różnymi miejscami pracy,
• konstrukcja musi zostać usunięta po zakończeniu zadania.

Rozwiązanie pozwala przygotować tymczasowe stanowisko bez stosowania kotew mechanicznych lub chemicznych.

Siedem trzpieni na przeciwwagi

Konstrukcja posiada siedem trzpieni umożliwiających rozmieszczenie talerzy obciążeniowych. Przeciwwagi należy instalować równomiernie, zgodnie z konfiguracją systemu i wymaganiami dotyczącymi konkretnego stanowiska.

Liczba obciążników zależy między innymi od:

• wysięgu zastosowanego ramienia,
• modelu systemu kotwiczącego,
• kierunku działania obciążenia,
• rodzaju prowadzonej pracy,
• konfiguracji ratowniczej,
• wymaganego współczynnika bezpieczeństwa.

Dobór liczby talerzy musi być zgodny z dokumentacją techniczną kompletnego systemu.

Standardowe talerze obciążeniowe

Moduł jest przystosowany do stosowania standardowych talerzy ciężarowych o orientacyjnych parametrach:

Masa jednego talerza: około 11,36 kg

Średnica talerza: około 26,7 cm

Średnica otworu centralnego: około 2,8 cm

Grubość talerza: około 3,8 cm

Zastosowanie standardowego formatu ułatwia kompletowanie odpowiedniej liczby przeciwwag i dostosowanie masy podstawy do wymaganej konfiguracji.

Kompatybilność z systemami DAVIT i SIDE ENTRY

RACK COUNTERWEIGHT BASE może być wykorzystywany do budowy mobilnych konfiguracji systemów:

DAVIT – przeznaczonych między innymi do pracy nad włazami, studzienkami, zbiornikami oraz pionowymi otworami technologicznymi.

SIDE ENTRY – stosowanych przy bocznych wejściach do zbiorników, komór, kanałów i innych przestrzeni zamkniętych.

Moduł umożliwia wykorzystanie odpowiedniego masztu, ramienia, wciągarki i urządzenia przeciwupadkowego zależnie od przygotowanej konfiguracji.

Stal ocynkowana i aluminium

Konstrukcję wykonano z elementów ze stali ocynkowanej oraz aluminium. Połączenie tych materiałów zapewnia wysoką odporność mechaniczną przy zachowaniu możliwości demontażu i transportowania systemu.

Stal ocynkowana zwiększa odporność elementów na korozję, natomiast komponenty aluminiowe ograniczają masę całej konstrukcji.

Szybkie połączenia systemowe

Moduł wyposażono w rozwiązania ułatwiające montaż, regulację i demontaż poszczególnych części. Konstrukcja ogranicza wykorzystanie luźnych sworzni regulacyjnych, które mogłyby zostać zgubione podczas transportu lub przygotowywania stanowiska.

Pozwala to sprawniej:

• zmontować podstawę,
• ustawić elementy w wymaganej pozycji,
• zamocować przeciwwagi,
• rozebrać system po zakończeniu pracy,
• przetransportować moduły do kolejnego stanowiska.

Przenośna konstrukcja

Masa modułu wynosi 38,2 kg. Konstrukcja może zostać rozmontowana na potrzeby transportu i przechowywania, co ułatwia jej zastosowanie w obiektach posiadających wiele punktów wymagających okresowego zabezpieczenia.

Najważniejsze cechy

Modułowa konstrukcja
Przeznaczona do rozbudowy kompatybilnej podstawy HITCH BASE.

Brak trwałego mocowania
Umożliwia przygotowanie systemu kotwiczącego bez wiercenia w posadzce.

Siedem trzpieni na obciążniki
Pozwala równomiernie rozmieścić talerze przeciwwagowe.

Regulowana masa podstawy
Liczbę obciążników można dobrać do konkretnej konfiguracji systemu.

Kompatybilność z DAVIT i SIDE ENTRY
Może stanowić element stanowisk do dostępu pionowego i bocznego.

Zastosowanie ratownicze i przeciwupadkowe
Przeznaczony do kompletowania systemów pracy na wysokości, dostępu i ewakuacji.

Wytrzymałe materiały
Elementy wykonane ze stali ocynkowanej oraz aluminium.

Szybki montaż i demontaż
Konstrukcja przystosowana do przemieszczania pomiędzy stanowiskami.

Specyfikacja techniczna

Model: RACK COUNTERWEIGHT BASE

Rodzaj produktu: moduł podstawy przeciwwagowej

Kompatybilna podstawa: HITCH BASE

Kompatybilne systemy: DAVIT i SIDE ENTRY

Liczba trzpieni na obciążniki: 7

Masa modułu: 38,2 kg

Materiał: stal ocynkowana i aluminium

Zalecany rodzaj obciążników: standardowe talerze ciężarowe

Orientacyjna masa jednego talerza: 11,36 kg

Orientacyjna średnica talerza: 26,7 cm

Orientacyjna średnica otworu: 2,8 cm

Orientacyjna grubość talerza: 3,8 cm

Norma kompletnego systemu: EN 795

Zastosowanie

IRUDEK RACK COUNTERWEIGHT BASE jest przeznaczony do:

• budowy przenośnych systemów kotwiczących,
• kompletowania podstaw HITCH BASE,
• prac na wysokości,
• dostępu do przestrzeni zamkniętych,
• zabezpieczania wejść do studzienek i zbiorników,
• obsługi bocznych włazów technologicznych,
• prowadzenia działań ratowniczych,
• prac inspekcyjnych i konserwacyjnych,
• zastosowań przemysłowych i komunalnych,
• miejsc, w których nie można trwale mocować systemu do podłoża.

IRUDEK RACK COUNTERWEIGHT BASE to moduł umożliwiający stabilizację podstawy HITCH BASE za pomocą standardowych talerzy obciążeniowych. Siedem trzpieni, przenośna konstrukcja oraz kompatybilność z systemami DAVIT i SIDE ENTRY pozwalają przygotować mobilne stanowisko kotwiczące bez wiercenia i trwałej ingerencji w podłoże.
