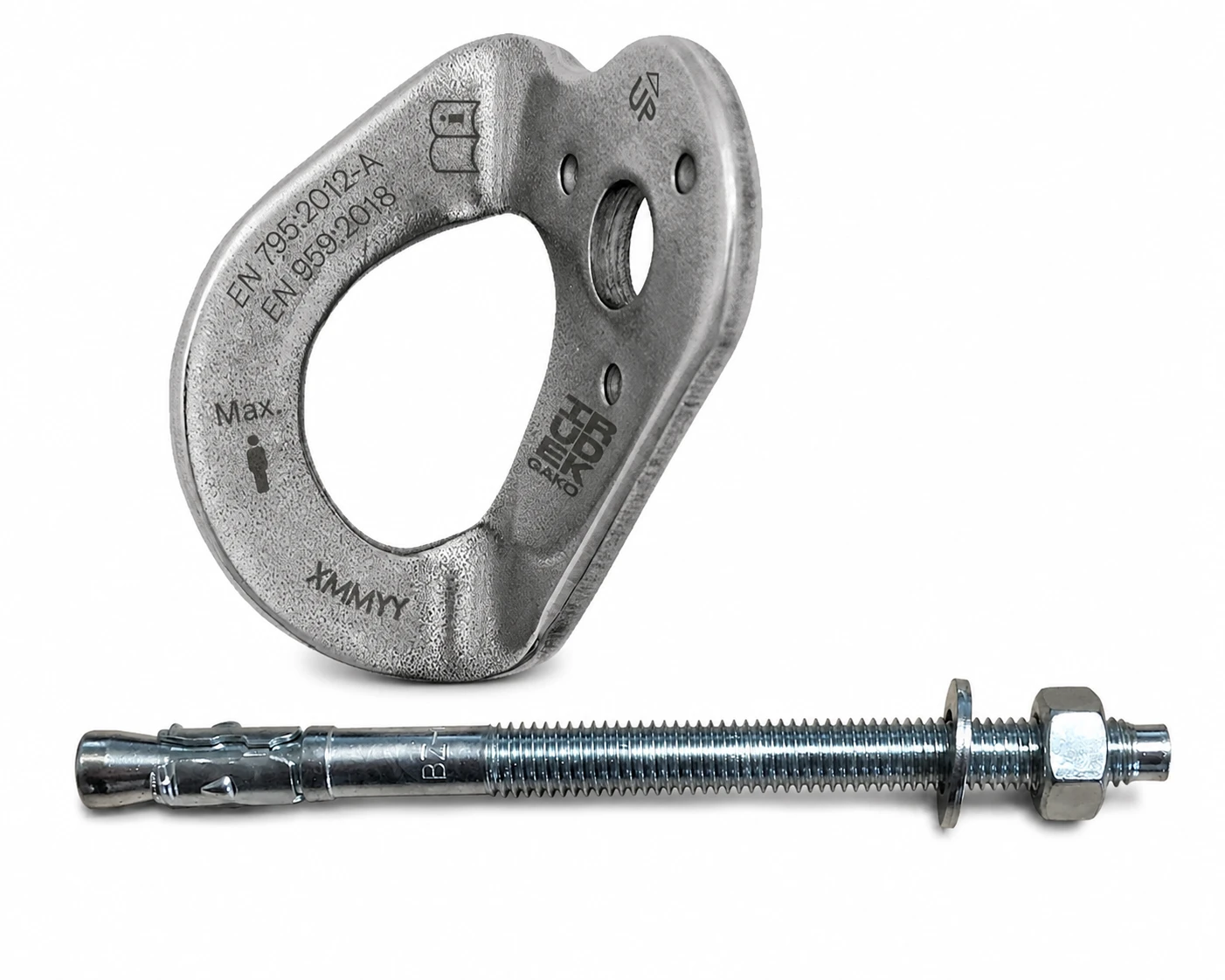

Irudek GAKO 12 punkt kotwiczący z kotwą do betonu 12 × 160 mm

Irudek GAKO 12 z kotwą do betonu to zestaw przeznaczony do wykonania stałego punktu kotwiczącego na odpowiednio wytrzymałej konstrukcji betonowej. W komplecie znajduje się punkt kotwiczący GAKO 12 ze stali nierdzewnej AISI 304 oraz mechaniczna kotwa do betonu o wymiarach 1,2 × 16 cm, wraz z podkładką i nakrętką.

Zestaw ułatwia skompletowanie podstawowych elementów potrzebnych do instalacji punktu asekuracyjnego. Ze względu na to, że prawidłowość zakotwienia zależy od rodzaju i jakości konstrukcji, przydatność dołączonej kotwy musi zostać każdorazowo potwierdzona dla konkretnego miejsca montażu.

GAKO 12 – stały punkt kotwiczący dla jednej osoby

Irudek GAKO 12 to metalowy punkt kotwiczący przeznaczony do przyłączania indywidualnego sprzętu chroniącego użytkownika przed upadkiem z wysokości.

Może współpracować z odpowiednio skonfigurowanym wyposażeniem, takim jak:

• uprząż bezpieczeństwa,
• linka z absorberem energii,
• urządzenie samohamowne,
• system pozycjonowania lub ograniczania dostępu,
• kompatybilne zatrzaśniki i elementy łączące.

Punkt jest przeznaczony dla jednego użytkownika.

Wytrzymałość 25 kN

Deklarowana wytrzymałość GAKO 12 wynosi 25 kN. Solidna konstrukcja umożliwia zastosowanie punktu jako elementu profesjonalnych systemów zabezpieczających przed upadkiem.

Parametr 25 kN odnosi się do samego punktu GAKO. Wytrzymałość całej instalacji zależy również od konstrukcji nośnej, sposobu montażu oraz właściwego doboru elementu mocującego.

Stal nierdzewna AISI 304

GAKO 12 wykonano ze stali nierdzewnej AISI 304, zapewniającej wysoką odporność mechaniczną i dobrą ochronę przed korozją.

Materiał sprawdza się zarówno:

• wewnątrz budynków,
• na zewnętrznych konstrukcjach,
• na elewacjach,
• w środowisku przemysłowym,
• na stałych stanowiskach serwisowych.

Warunki środowiskowe należy jednak uwzględnić przy doborze całego mocowania, w tym zastosowanej kotwy.

Zgodność z EN 795:2012 typ A i EN 959:2018

Punkt GAKO 12 spełnia wymagania:

EN 795:2012 typ A – dotyczące stałych urządzeń kotwiczących wymagających zakotwienia strukturalnego lub elementu mocującego do konstrukcji.

EN 959:2018 – dotyczące kotew stosowanych w odpowiednich zastosowaniach asekuracyjnych.

Zgodność normatywna odnosi się do punktu kotwiczącego GAKO 12, a nie automatycznie do dowolnej kotwy montażowej i każdego rodzaju podłoża.

Duży otwór do wpinania zatrzaśnika

Szeroki otwór GAKO 12 ułatwia wpinanie kompatybilnych zatrzaśników stosowanych w systemach ochrony przed upadkiem.

Zaokrąglona powierzchnia wewnętrzna ogranicza punktowy kontakt metalowych elementów oraz poprawia współpracę z zatrzaśnikiem podczas normalnego użytkowania.

Trzy wypustki antyrotacyjne

Na powierzchni przylegającej do konstrukcji znajdują się trzy wypustki ograniczające obracanie punktu po zamontowaniu.

Po prawidłowym dokręceniu:

• pomagają stabilizować GAKO,
• ograniczają obracanie przy wpinaniu zatrzaśnika,
• pomagają utrzymać właściwe ustawienie punktu,
• zwiększają stabilność połączenia z konstrukcją.

Mocowanie M12

GAKO 12 jest przystosowany do mocowania M12. W tym zestawie zastosowano mechaniczną kotwę do betonu o średnicy 1,2 cm i długości 16 cm.

Długość kotwy umożliwia wykonanie głębokiego mocowania, jednak jej rzeczywista przydatność zależy od konstrukcji, w której zostanie osadzona.

Kotwa mechaniczna do betonu 1,2 × 16 cm

W zestawie znajduje się mechaniczny element mocujący przeznaczony do instalacji w odpowiednio dobranej konstrukcji betonowej.

Komplet obejmuje również:

• podkładkę,
• nakrętkę.

Kotwa nie jest uniwersalnym rozwiązaniem odpowiednim do każdego betonu. Przed montażem należy sprawdzić wymagania jej producenta oraz parametry konstrukcji.

Montaż na pionowych konstrukcjach

Zgodnie z przeznaczeniem GAKO 12 może być instalowany między innymi na:

• ścianach betonowych,
• słupach,
• nadprożach,
• pionowych elementach konstrukcyjnych.

Jeżeli pozwala na to organizacja stanowiska, punkt powinien być lokalizowany możliwie wysoko względem użytkownika, co może ograniczyć potencjalną drogę swobodnego spadania.

Najważniejsze cechy

Punkt dla jednej osoby
GAKO 12 jest przeznaczony do indywidualnych systemów ochrony przed upadkiem.

Wytrzymałość 25 kN
Solidna konstrukcja ze stali nierdzewnej zapewnia wysoką odporność mechaniczną.

Mocowanie M12
Punkt został przystosowany do instalacji z wykorzystaniem odpowiednio dobranego mocowania M12.

Stal nierdzewna AISI 304
Zapewnia trwałość i odporność na korozję.

Wypustki antyrotacyjne
Trzy elementy stabilizujące pomagają ograniczyć obracanie punktu po zamontowaniu.

Zaokrąglony otwór
Ułatwia wpinanie zatrzaśników i poprawia współpracę z elementami systemu asekuracyjnego.

Gotowy komplet montażowy
W zestawie znajduje się punkt GAKO 12, kotwa mechaniczna, podkładka oraz nakrętka.

Specyfikacja techniczna

Model punktu: GAKO 12

Rodzaj: stały punkt kotwiczący

Liczba użytkowników: 1 osoba

Deklarowana wytrzymałość punktu: 25 kN

Mocowanie punktu: M12

Materiał punktu: stal nierdzewna AISI 304

Normy punktu: EN 795:2012 typ A, EN 959:2018

Wymiary kotwy: średnica 1,2 cm, długość 16 cm

Rodzaj kotwy: mechaniczna kotwa do betonu

Dodatkowe elementy montażowe: podkładka i nakrętka

Zawartość zestawu

• 1 × punkt kotwiczący Irudek GAKO 12,
• 1 × mechaniczna kotwa do betonu o wymiarach 1,2 × 16 cm,
• 1 × podkładka,
• 1 × nakrętka.

Zastosowanie

Zestaw może być wykorzystywany do:

• wykonywania stałych stanowisk asekuracyjnych,
• zabezpieczania prac konserwacyjnych,
• prac instalacyjnych na wysokości,
• prac na elewacjach,
• obsługi maszyn i konstrukcji,
• ograniczania dostępu do stref zagrożonych upadkiem,
• podłączania odpowiednio dobranych systemów powstrzymywania spadania.

Ważne informacje dotyczące montażu

Zgodność z EN 795:2012 typ A i EN 959:2018 dotyczy punktu kotwiczącego GAKO 12. Dołączona kotwa jest elementem montażowym, którego przydatność musi zostać oceniona dla konkretnej konstrukcji.

Przed instalacją należy sprawdzić między innymi:

• rodzaj i klasę betonu,
• stan konstrukcji,
• grubość elementu betonowego,
• wymagane zagłębienie kotwy,
• średnicę i sposób wykonania otworu,
• odległość od krawędzi,
• rozstaw względem innych zamocowań,
• przewidywany kierunek obciążenia,
• wymagany moment dokręcenia.

Konstrukcja nośna oraz kompletne zakotwienie muszą zapewniać minimalną wytrzymałość statyczną 12 kN.

Montaż powinien być wykonany przez osobę posiadającą odpowiednią wiedzę techniczną, zgodnie z instrukcją punktu GAKO oraz dokumentacją zastosowanego elementu mocującego.

Kontrola i użytkowanie

Przed każdym użyciem należy skontrolować:

• stan GAKO 12,
• pewność zamocowania,
• stan kotwy i nakrętki,
• brak korozji, pęknięć lub deformacji,
• stan konstrukcji nośnej.

Punkt powinien podlegać okresowej kontroli przez osobę kompetentną nie rzadziej niż co 12 miesięcy.

Po zatrzymaniu upadku punkt oraz całe zakotwienie należy wycofać z eksploatacji do czasu przeprowadzenia kontroli i ponownego pisemnego dopuszczenia przez osobę kompetentną.

Irudek GAKO 12 z kotwą do betonu 1,2 × 16 cm to praktyczny komplet ułatwiający wykonanie stałego stanowiska asekuracyjnego na konstrukcji betonowej. GAKO zapewnia wytrzymałość 25 kN, odporność stali nierdzewnej AISI 304 i wygodny punkt podłączenia sprzętu, natomiast ostateczne bezpieczeństwo całego zakotwienia zależy od prawidłowej oceny podłoża, doboru kotwy i profesjonalnego montażu.
