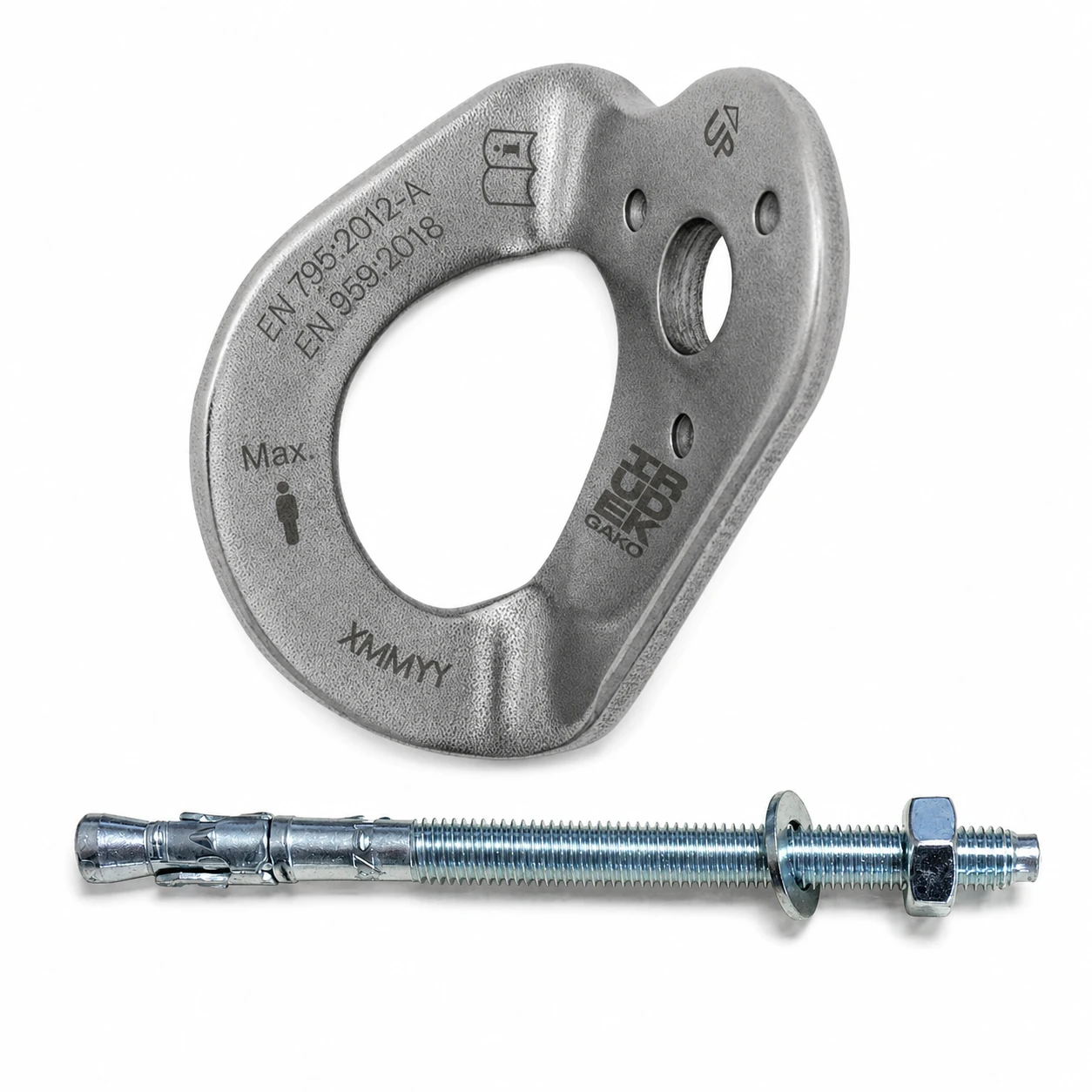

Irudek GAKO 10 punkt kotwiczący z kotwą do betonu 10 × 150 mm

Irudek GAKO 10 z kotwą do betonu to zestaw przeznaczony do wykonania stałego punktu kotwiczącego na odpowiednio dobranej konstrukcji betonowej. Komplet obejmuje punkt kotwiczący GAKO 10 ze stali nierdzewnej AISI 304 oraz mechaniczną kotwę do betonu o wymiarach 1 × 15 cm, wraz z podkładką i nakrętką.

Zestaw ułatwia skompletowanie podstawowych elementów potrzebnych do wykonania stanowiska asekuracyjnego. Ponieważ bezpieczeństwo całego zakotwienia zależy nie tylko od punktu GAKO, ale również od rodzaju betonu, parametrów konstrukcji i prawidłowego montażu, przydatność dołączonej kotwy należy każdorazowo potwierdzić dla konkretnego miejsca instalacji.

GAKO 10 – stały punkt kotwiczący dla jednej osoby

Irudek GAKO 10 jest stałym punktem kotwiczącym przeznaczonym do połączenia indywidualnego systemu ochrony przed upadkiem z odpowiednio wytrzymałą konstrukcją nośną.

Może współpracować z prawidłowo dobranym wyposażeniem, takim jak:

• uprząż bezpieczeństwa,
• linka z absorberem energii,
• urządzenie samohamowne,
• urządzenie prowadzone,
• system ograniczający dostęp do strefy zagrożenia,
• kompatybilne zatrzaśniki i elementy łączące.

GAKO 10 jest przeznaczony dla jednego użytkownika.

Wytrzymałość 25 kN

Deklarowana wytrzymałość punktu kotwiczącego wynosi 25 kN. Zapewnia to wysoki poziom odporności mechanicznej samego GAKO podczas wykorzystania jako element profesjonalnego systemu ochrony przed upadkiem.

Należy pamiętać, że wartość 25 kN dotyczy punktu GAKO. Wytrzymałość kompletnego stanowiska zależy również od kotwy, jakości podłoża oraz sposobu wykonania instalacji.

Stal nierdzewna AISI 304

Punkt wykonano ze stali nierdzewnej AISI 304, zapewniającej wysoką odporność mechaniczną i dobrą odporność na korozję.

Materiał umożliwia stosowanie GAKO 10 między innymi:

• wewnątrz budynków,
• na zewnętrznych elementach konstrukcji,
• w zakładach przemysłowych,
• przy elewacjach,
• na stałych stanowiskach serwisowych.

Warunki środowiskowe należy jednak rozpatrywać dla całej instalacji – również dla zastosowanej kotwy, nakrętki i pozostałych elementów mocujących.

Zgodność z EN 795:2012 typ A i EN 959:2018

GAKO 10 spełnia wymagania:

EN 795:2012 typ A – dotyczące stałych urządzeń kotwiczących wymagających zamocowania do konstrukcji.

EN 959:2018 – dotyczące odpowiednich kotew stosowanych w systemach zabezpieczających.

Zgodność normatywna odnosi się do punktu kotwiczącego GAKO 10. Dołączona kotwa mechaniczna jest elementem montażowym i jej przydatność musi zostać potwierdzona dla konkretnej konstrukcji betonowej.

Duży i zaokrąglony otwór wpięcia

Szeroki otwór ułatwia podłączanie zatrzaśników stosowanych w profesjonalnych systemach asekuracyjnych.

Zaokrąglona krawędź wewnętrzna:

• poprawia współpracę z zatrzaśnikiem,
• ogranicza punktowy kontakt metalowych elementów,
• zmniejsza miejscowe tarcie,
• ogranicza zużycie elementu łączącego podczas regularnego użytkowania.

Rozwiązanie ma szczególne znaczenie w stałych punktach wykorzystywanych podczas cyklicznych prac serwisowych i konserwacyjnych.

Trzy wypustki antyrotacyjne

Od strony konstrukcji GAKO 10 posiada trzy wypustki ograniczające możliwość obracania punktu po montażu.

Po prawidłowym zamocowaniu pomagają:

• utrzymać właściwą orientację punktu,
• ograniczyć jego obracanie podczas wpinania zatrzaśnika,
• zwiększyć stabilność osadzenia,
• utrzymać punkt w przewidzianej pozycji podczas użytkowania.

Mocowanie M10

GAKO 10 jest przystosowany do mocowania M10. W oferowanym zestawie zastosowano mechaniczną kotwę do betonu o średnicy 1 cm i długości 15 cm.

Długość elementu mocującego zapewnia możliwość wykonania głębokiego zakotwienia, jednak rzeczywista głębokość osadzenia i prawidłowy sposób instalacji wynikają z parametrów konkretnej kotwy oraz konstrukcji betonowej.

Kotwa mechaniczna do betonu 1 × 15 cm

W komplecie znajduje się mechaniczna kotwa do betonu wraz z podkładką i nakrętką.

Kotwa 1 × 15 cm nie jest uniwersalnym mocowaniem odpowiednim do każdego rodzaju betonu. Przed instalacją należy zweryfikować zarówno dokumentację elementu mocującego, jak i parametry konstrukcji, w której ma zostać osadzony.

W szczególności znaczenie mają:

• klasa betonu,
• stan podłoża,
• grubość elementu konstrukcyjnego,
• wymagana głębokość zakotwienia,
• odległość od krawędzi,
• rozstaw względem innych kotew,
• kierunek przewidywanego obciążenia,
• średnica i sposób przygotowania otworu,
• wymagany moment dokręcenia.

Montaż na pionowych konstrukcjach

GAKO 10 jest przeznaczony do instalacji na odpowiednio wytrzymałych pionowych elementach konstrukcyjnych, takich jak:

• betonowe ściany,
• słupy,
• nadproża,
• elementy konstrukcji budowlanych.

Jeżeli organizacja stanowiska na to pozwala, korzystne jest umieszczenie punktu powyżej użytkownika, ponieważ pomaga to ograniczyć możliwą drogę swobodnego spadania i zmniejszyć konsekwencje ewentualnego upadku.

Najważniejsze cechy

Dla jednego użytkownika
Punkt jest przeznaczony do indywidualnych systemów ochrony przed upadkiem.

Wytrzymałość 25 kN
Solidna konstrukcja zapewnia wysoką odporność mechaniczną samego punktu kotwiczącego.

Mocowanie M10
GAKO 10 jest przystosowany do montażu przy użyciu odpowiednio dobranego elementu mocującego M10.

Stal nierdzewna AISI 304
Zapewnia wysoką trwałość oraz odporność na korozję.

Trzy wypustki antyrotacyjne
Pomagają ograniczyć obracanie punktu względem podłoża.

Zaokrąglony otwór wpięcia
Ułatwia podłączanie zatrzaśników i ogranicza ich punktowe zużycie.

Kotwa do betonu w komplecie
Zestaw zawiera mechaniczne mocowanie o wymiarach 1 × 15 cm, podkładkę oraz nakrętkę.

Specyfikacja techniczna

Model punktu: GAKO 10

Rodzaj: stały punkt kotwiczący

Liczba użytkowników: 1 osoba

Deklarowana wytrzymałość punktu: 25 kN

Mocowanie: M10

Materiał punktu: stal nierdzewna AISI 304

Normy punktu: EN 795:2012 typ A, EN 959:2018

Wymiary kotwy: średnica 1 cm, długość 15 cm

Rodzaj kotwy: mechaniczna kotwa do betonu

Elementy dodatkowe: podkładka i nakrętka

Zawartość zestawu

• 1 × punkt kotwiczący Irudek GAKO 10,
• 1 × mechaniczna kotwa do betonu 1 × 15 cm,
• 1 × podkładka,
• 1 × nakrętka.

Zastosowanie

Zestaw GAKO 10 może być stosowany do:

• tworzenia stałych punktów asekuracyjnych,
• prac instalacyjnych i konserwacyjnych,
• obsługi maszyn oraz instalacji znajdujących się na wysokości,
• prac na pionowych konstrukcjach betonowych,
• okresowego dostępu do stanowisk serwisowych,
• systemów powstrzymywania spadania,
• systemów ograniczających dostęp do krawędzi,
• zabezpieczenia pojedynczego użytkownika.

Ważne informacje dotyczące montażu

Certyfikacja EN 795:2012 typ A i EN 959:2018 dotyczy punktu kotwiczącego Irudek GAKO 10. Dołączona kotwa stanowi element montażowy i nie należy traktować jej jako automatycznie odpowiedniej do każdego rodzaju konstrukcji betonowej.

Przed instalacją osoba posiadająca odpowiednią wiedzę techniczną powinna sprawdzić parametry podłoża, warunki montażowe oraz zgodność kotwy z przewidywanym sposobem obciążenia.

Konstrukcja nośna wraz z kompletnym zakotwieniem musi zapewniać minimalną wytrzymałość statyczną 12 kN.

Montaż należy wykonać zgodnie z:

• instrukcją GAKO 10,
• dokumentacją zastosowanej kotwy,
• wymaganiami dotyczącymi konkretnego podłoża,
• zasadami właściwymi dla systemów ochrony przed upadkiem.

Kontrola i użytkowanie

Przed każdym użyciem należy sprawdzić:

• stan punktu GAKO,
• prawidłowość i pewność zamocowania,
• stan nakrętki i elementu kotwiącego,
• obecność korozji,
• ewentualne deformacje lub pęknięcia,
• stan konstrukcji betonowej.

Punkt powinien być poddawany okresowej kontroli przez osobę kompetentną nie rzadziej niż raz na 12 miesięcy.

Po zatrzymaniu upadku punkt, mocowanie i pozostałe elementy systemu należy natychmiast wycofać z użytkowania do czasu przeprowadzenia odpowiedniej kontroli i ponownego dopuszczenia do eksploatacji.

GAKO 10 służy wyłącznie do ochrony osób przed upadkiem z wysokości. Nie może być wykorzystywany do podnoszenia, transportowania ani zawieszania ładunków.

Irudek GAKO 10 z kotwą do betonu 1 × 15 cm to praktyczny komplet do wykonania stałego punktu asekuracyjnego na odpowiednio dobranej konstrukcji betonowej. Nierdzewny punkt GAKO zapewnia wytrzymałość 25 kN, wygodne wpinanie zatrzaśników i stabilizację antyrotacyjną, natomiast bezpieczeństwo całej instalacji zależy od prawidłowej oceny podłoża, doboru mocowania i profesjonalnego montażu.
