Wyciągarka linowa TRN5 do TRIP1 i TRIP4

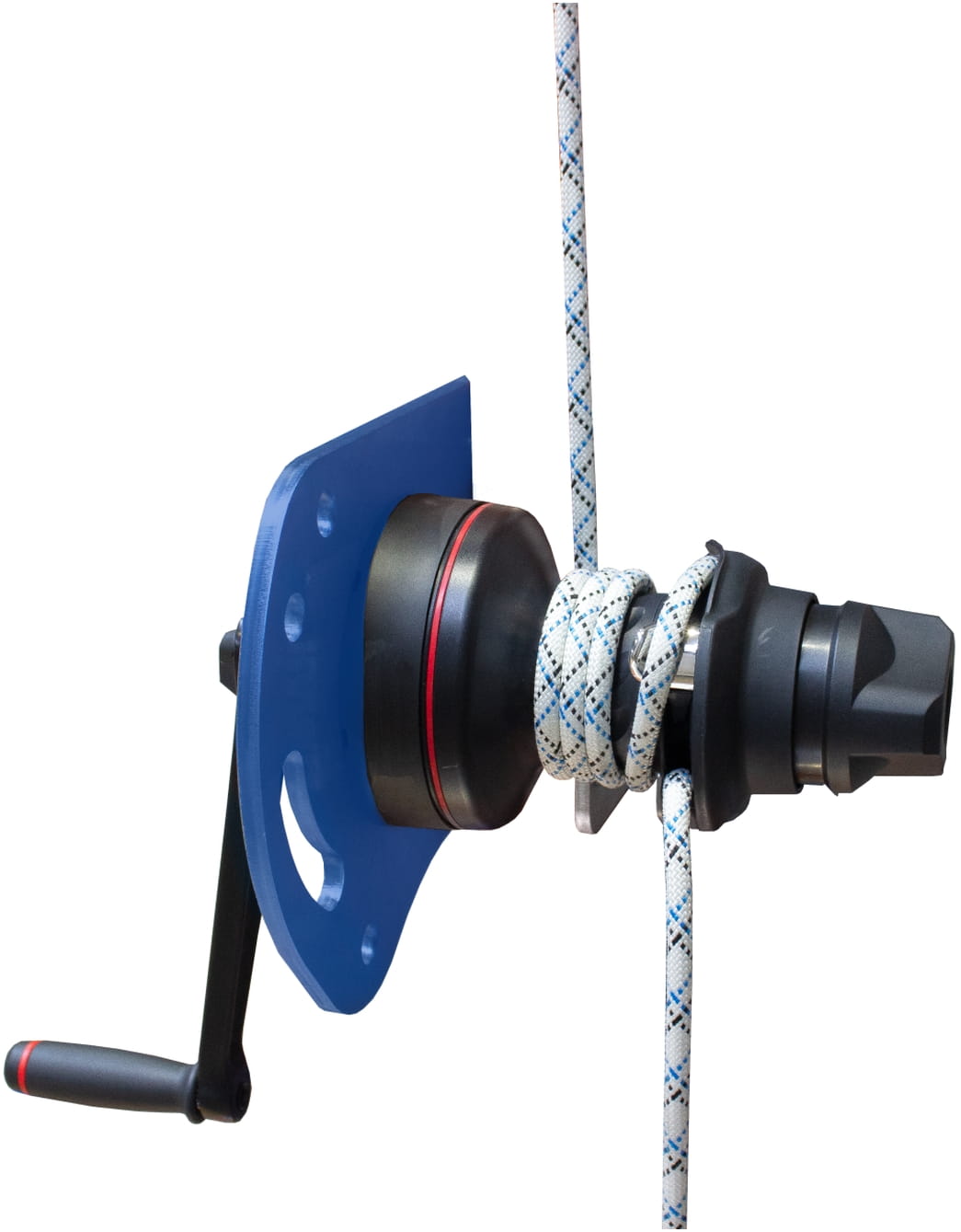

Wyciągarka linowa Irudek TRN5 ROPE z płytą montażową do TRIP1 / TRIP4

Irudek TRN5 ROPE to ręczna, certyfikowana wyciągarka linowa przeznaczona do bezpiecznego podnoszenia i opuszczania osób oraz ładunków w pionie. Urządzenie zostało zaprojektowane jako element systemów ratowniczych i dostępowych wykorzystywanych w pracach w przestrzeniach zamkniętych, takich jak studnie, kanały, zbiorniki, szyby techniczne oraz inne obiekty wymagające kontrolowanego przemieszczania w pionie.

Wyciągarka TRN5 ROPE jest w pełni kompatybilna z trójnogami Irudek TRIP1, TRIP4 oraz systemami słupowymi Irudek DAVIT, a dołączona płyta montażowa umożliwia jej szybkie i stabilne zamocowanie w zestawie roboczym lub ratowniczym.

Charakterystyka i funkcje

Regulowana przewaga mechaniczna

Zastosowany mechanizm przekładniowy zapewnia przewagę mechaniczną od 13,5:1 do 40:1, zależnie od kierunku obrotu korby. Pozwala to na:

• szybkie podnoszenie przy mniejszych obciążeniach,
• znaczące ograniczenie wysiłku operatora przy dużych masach,
• precyzyjne i płynne manewrowanie podczas ewakuacji osób.

Podnoszenie osób i ładunków

Wyciągarka została zaprojektowana do pracy w dwóch zakresach obciążenia:

• podnoszenie osób do 240 kg, zgodnie z wymaganiami normy EN 1496B,
• podnoszenie materiałów do 500 kg, zgodnie z normą EN 13157.

Dzięki temu jedno urządzenie może być wykorzystywane zarówno w działaniach ratowniczych, jak i w pracach technicznych.

System Self-Tailing - automatyczne hamowanie

TRN5 ROPE wyposażona jest w mechanizm krzywkowy (Self-Tailing), który:

• automatycznie blokuje linę w momencie przerwania manewru,
• zapobiega niekontrolowanemu cofnięciu się liny pod obciążeniem,
• umożliwia kontrolowane opuszczanie poprzez świadome odblokowanie krzywki.

System ten pełni jednocześnie funkcję automatycznego hamulca, zwiększając bezpieczeństwo operatora i osoby podnoszonej.

Brak ograniczenia długości liny

Konstrukcja wyciągarki nie narzuca maksymalnej długości stosowanej liny, co pozwala na pełne dopasowanie zestawu do:

• głębokości obiektu,
• specyfiki zadania,
• obowiązujących procedur ratowniczych lub technicznych.

Urządzenie współpracuje z linami o średnicy 10–12,7 mm.

Integracja z systemami Irudek

W standardowym wyposażeniu znajduje się płyta montażowa, umożliwiająca montaż wyciągarki na:

• trójnogach Irudek TRIP1,
• trójnogach Irudek TRIP4,
• systemach Irudek DAVIT.

Rozwiązanie to upraszcza kompletowanie zestawów oraz ułatwia standaryzację sprzętu w firmach i służbach ratowniczych.

Konstrukcja i materiały

Wyciągarka została zaprojektowana do intensywnej eksploatacji w środowisku przemysłowym:

korpus i elementy nośne wykonane ze stali,

obudowa z tworzywa sztucznego chroniąca mechanizm,

korba z tworzywa sztucznego zapewniająca ergonomię obsługi,

możliwość pracy z liną stalową ocynkowaną (w zależności od konfiguracji).

Dane techniczne

Normy: EN 1496B, EN 13157

Typ urządzenia: ręczna wyciągarka linowa

Przewaga mechaniczna: 13,5:1 – 40:1

Maksymalne obciążenie:

osoby: 240 kg

materiały: 500 kg

Zakres średnicy liny: 10–12,7 mm

Ograniczenie długości liny: brak

Masa urządzenia: 7,7 kg

Kompatybilność: TRIP1, TRIP4, DAVIT (Irudek)

Zastosowanie:

ratownictwo, ewakuacja, prace w przestrzeniach zamkniętych, prace techniczne w pionie
