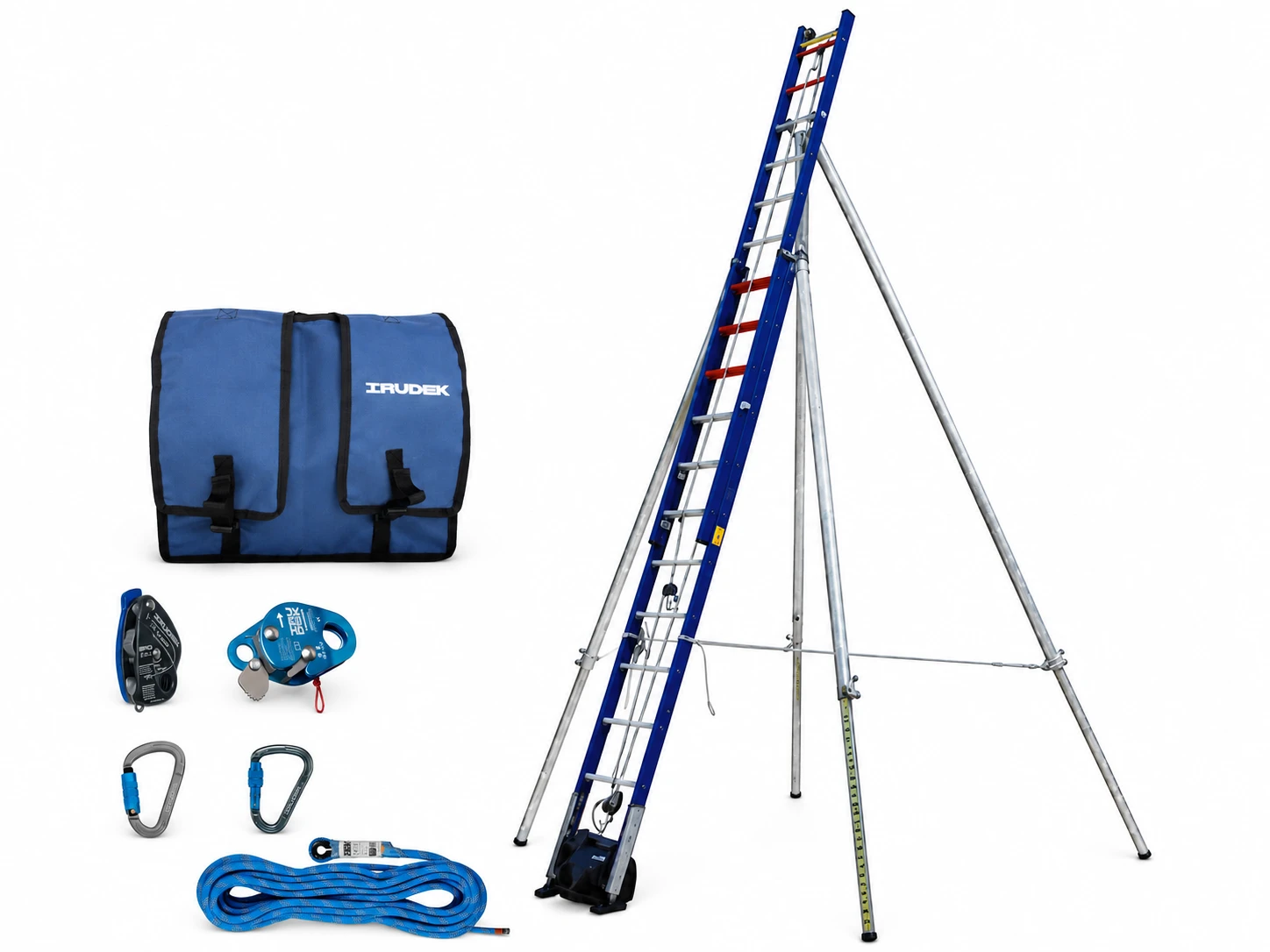

KIT IRULADDER TOTAL izolowana drabina kotwicząca z podporami i zestawem ratunkowym

Irudek KIT IRULADDER TOTAL to najbardziej rozbudowana konfiguracja systemu drabinowego IRULADDER, przeznaczona do bezpiecznego dostępu do stanowisk na wysokości, ochrony użytkownika przed upadkiem oraz prowadzenia działań ratowniczych. Zestaw łączy izolowaną drabinę kotwiczącą, dwa rodzaje podpór stabilizujących oraz kompletny system linowy umożliwiający asekurację i kontrolowane opuszczenie użytkownika.

W skład zestawu wchodzą zarówno IRULADDER TRIPOD LEGS, przeznaczone do stabilizacji drabiny przy słupach i konstrukcjach o ograniczonym podparciu, jak i IRULADDER SIDE LEGS, stosowane podczas pracy przy ścianach, fasadach i elewacjach. Dzięki temu jeden zestaw może zostać dopasowany do różnych stanowisk bez konieczności kompletowania oddzielnych konfiguracji.

Drabina wykonana z poliestru wzmacnianego włóknem szklanym zapewnia izolację elektryczną do 100 kV, odporność na wilgoć, korozję i działanie wielu substancji chemicznych. Dwa pierścienie kotwiczące GAKO 10 umożliwiają przygotowanie systemu asekuracyjnego oraz stanowiska ratowniczego.

Skład zestawu

Drabina kotwicząca IRULADDER

Lina pozycjonująca o długości 10 m

IRULADDER TRIPOD LEGS – nogi stabilizujące

IRULADDER SIDE LEGS – boczne nogi stabilizujące

IRULADDER RESCUE KIT, obejmujący:

• linę półstatyczną BOA,
• przesuwne urządzenie asekuracyjne ROCKER,
• przyrząd zjazdowy ERO,
• zatrzaśnik SILVERLIGHT 1131,
• zatrzaśnik SILVERLIGHT 1135,
• torbę transportową IRULADDER BAG.

IRULADDER – drabina i system kotwiczący

IRULADDER to ręcznie wysuwana drabina, która oprócz funkcji dostępowej pełni rolę tymczasowego urządzenia kotwiczącego zgodnego z EN 795 B. Umożliwia przygotowanie kompletnego stanowiska do pracy na wysokości, prowadzenia asekuracji oraz rozpoczęcia działań ratowniczych.

Zakres wysokości od 3,56 do 6,08 m

Regulowana długość pozwala dopasować drabinę do wysokości słupa, ściany, elewacji lub innego stanowiska technicznego.

Dwa pierścienie kotwiczące GAKO 10

Punkty umieszczone na górnym i dolnym szczeblu umożliwiają zamocowanie systemu linowego oraz przygotowanie właściwego przebiegu liny asekuracyjnej.

Lina pozycjonująca o długości 10 m

Lina służy do stabilizacji drabiny względem odpowiednio wytrzymałej konstrukcji. Ogranicza możliwość odsunięcia lub niekontrolowanego przemieszczenia systemu podczas pracy.

Izolacja elektryczna do 100 kV

Konstrukcja z poliestru wzmacnianego włóknem szklanym umożliwia wykorzystanie drabiny podczas prac wymagających właściwości izolacyjnych. Zastosowanie musi pozostawać zgodne z procedurami obowiązującymi przy konkretnym stanowisku i instalacji.

Odporność na wilgoć i korozję

Kompozytowe elementy drabiny nie korodują tak jak konstrukcje stalowe. System może być wykorzystywany w wymagających warunkach zewnętrznych i przemysłowych.

Właściwości antymagnetyczne

Korpus z włókna szklanego sprawdza się w miejscach, w których zastosowanie dużych elementów ferromagnetycznych byłoby niepożądane.

Charakterystyka techniczna IRULADDER

Typ: ręcznie wysuwana drabina z funkcją urządzenia kotwiczącego

Normy: EN 795 B, EN 131, EN 50528, EN 61478

Zakres wysokości: 3,56–6,08 m

Szerokość: 45 cm

Odległość pomiędzy szczeblami: 28 cm

Długość liny pozycjonującej: 10 m

Izolacja elektryczna: do 100 kV

Masa: 25 kg

Materiał korpusu i szczebli: poliester wzmacniany włóknem szklanym

Materiał śrub i osprzętu: stal nierdzewna

IRULADDER TRIPOD LEGS – stabilizacja przy słupach i konstrukcjach

IRULADDER TRIPOD LEGS to dwunożny system stabilizujący przeznaczony do zwiększenia powierzchni podparcia drabiny. Jest szczególnie przydatny podczas pracy przy słupach, murach oraz konstrukcjach, które nie zapewniają wystarczająco stabilnego oparcia dla samej drabiny.

Dodatkowe punkty podparcia

Rozstawione nogi tworzą szerszą podstawę i ograniczają ryzyko bocznego przechylenia systemu.

Przeznaczenie do słupów

Podpory ułatwiają stabilne ustawienie drabiny przy słupach energetycznych, telekomunikacyjnych oraz innych wąskich konstrukcjach pionowych.

Zastosowanie przy niestabilnych powierzchniach

System może być wykorzystywany również przy murach, ścianach i konstrukcjach, których geometria utrudnia bezpieczne oparcie standardowej drabiny.

Dopasowanie do IRULADDER

Zakres konstrukcji odpowiada drabinom o długości od około 3,5 do 6 m.

Charakterystyka IRULADDER TRIPOD LEGS

Typ: dwunożny system stabilizujący

Kompatybilność: system IRULADDER

Zakres współpracującej drabiny: 3,5–6 m

Masa: 13 kg

Zastosowanie: słupy, mury, ściany i konstrukcje o ograniczonej stabilności

IRULADDER SIDE LEGS – stabilizacja przy ścianach i elewacjach

IRULADDER SIDE LEGS to zestaw dwóch bocznych podpór przeznaczonych do pracy przy ścianach, fasadach i elewacjach. Elementy zwiększają szerokość podparcia oraz pomagają utrzymać właściwe położenie drabiny względem pionowej powierzchni.

Stabilizacja boczna

Podpory ograniczają możliwość przemieszczania się drabiny na boki podczas wchodzenia, schodzenia i wykonywania czynności roboczych.

Praca przy powierzchniach pionowych

System został przystosowany do montażu przy ścianach i elewacjach, gdzie wymagane jest dodatkowe podparcie konstrukcji.

Zwiększenie dystansu od ściany

Odpowiednie ustawienie nóg pozwala zachować przestrzeń potrzebną do wygodnego przemieszczania się oraz wykonywania prac montażowych i serwisowych.

Kompatybilność z systemami przeciwupadkowymi

Po zastosowaniu w kompletnej konfiguracji IRULADDER podpory umożliwiają pracę z urządzeniami asekuracyjnymi zgodnymi z EN 353 lub EN 360.

Właściwy wariant długości podpór należy dobrać do rozmiaru drabiny IRULADDER znajdującej się w zestawie.

IRULADDER RESCUE KIT – asekuracja i ratownictwo

IRULADDER RESCUE KIT to dedykowany zestaw linowy przeznaczony do stałego zabezpieczania użytkownika podczas poruszania się po drabinie oraz do przeprowadzenia kontrolowanej ewakuacji.

Lina BOA stanowi prowadnicę dla urządzenia ROCKER. Podczas normalnego przemieszczania ROCKER przesuwa się razem z użytkownikiem, natomiast w przypadku upadku automatycznie blokuje się na linie. Przyrząd zjazdowy ERO umożliwia przygotowanie kontrolowanego opuszczenia osoby.

Lina BOA o długości 20 m

Półstatyczna lina zapewnia odpowiedni zasięg do prowadzenia asekuracji i działań ratowniczych na drabinie.

Średnica liny 1,05 cm

Parametr został dopasowany do urządzeń linowych znajdujących się w zestawie.

Przesuwne urządzenie ROCKER

Urządzenie podąża za użytkownikiem podczas wchodzenia i schodzenia. Gwałtowne obciążenie powoduje automatyczne zablokowanie na linie.

Przyrząd zjazdowy ERO

ERO służy do kontrolowanego opuszczania użytkownika podczas ewakuacji lub działań ratowniczych.

Zatrzaśniki SILVERLIGHT

Modele SILVERLIGHT 1131 i 1135 umożliwiają wykonanie wymaganych połączeń pomiędzy urządzeniami, liną i punktami kotwiczącymi.

Torba IRULADDER BAG

Dedykowana torba ułatwia transport, przechowywanie oraz organizację elementów zestawu linowego.

Charakterystyka IRULADDER RESCUE KIT

Długość liny: 20 m

Średnica liny: 1,05 cm

Masa zestawu ratunkowego: 2,3 kg

Normy komponentów: EN 1891 A, EN 362, EN 353-2, EN 358, EN 12841-A, EN 12841-C, EN 341-2 oraz EN 795 B

Dwie konfiguracje stabilizacyjne w jednym zestawie

Konfiguracja POLE

Po zastosowaniu IRULADDER TRIPOD LEGS system może zostać przygotowany do pracy przy słupach, murach i konstrukcjach o ograniczonej stabilności. Rozszerzona powierzchnia podparcia pomaga ograniczyć boczne przechylenie drabiny.

Konfiguracja WALL

Po zamontowaniu IRULADDER SIDE LEGS zestaw może być wykorzystywany podczas prac przy ścianach i elewacjach. Boczne podpory stabilizują drabinę i pomagają zachować właściwy dystans od pionowej powierzchni.

Dzięki obecności obu systemów podpór KIT IRULADDER TOTAL może być dostosowany do większej liczby stanowisk niż zestawy przeznaczone wyłącznie do jednego rodzaju pracy.

Jak działa KIT IRULADDER TOTAL?

Drabinę należy ustawić przy obsługiwanej konstrukcji i dobrać odpowiedni system stabilizacji.

Do pracy przy słupach lub konstrukcjach o ograniczonym podparciu stosuje się IRULADDER TRIPOD LEGS.

Do pracy przy ścianach i elewacjach wykorzystuje się IRULADDER SIDE LEGS.

Następnie drabinę stabilizuje się liną pozycjonującą i przygotowuje system asekuracyjny z liną BOA. Użytkownik łączy urządzenie ROCKER z właściwym punktem uprzęży. Podczas przemieszczania ROCKER podąża po linie za użytkownikiem, zapewniając ciągłość zabezpieczenia.

W razie upadku urządzenie automatycznie blokuje się na linie. Przyrząd ERO umożliwia następnie przygotowanie kontrolowanego opuszczenia osoby zgodnie z procedurą ratowniczą.

Najważniejsze zalety zestawu

Kompletna konfiguracja TOTAL

Zestaw obejmuje drabinę, dwa rodzaje stabilizacji oraz system asekuracyjno-ratowniczy.

Praca na słupach, ścianach i elewacjach

Obecność TRIPOD LEGS i SIDE LEGS pozwala dopasować stanowisko do różnych konstrukcji.

Drabina i punkt kotwiczenia w jednym systemie

IRULADDER zapewnia dostęp do wysokości oraz funkcję tymczasowego urządzenia kotwiczącego.

Ciągła ochrona podczas wchodzenia i schodzenia

ROCKER przesuwa się po linie wraz z użytkownikiem i blokuje się w razie upadku.

Gotowość do ewakuacji

ERO i pozostałe elementy RESCUE KIT umożliwiają przygotowanie systemu ratowniczego przed rozpoczęciem pracy.

Izolacja elektryczna do 100 kV

Kompozytowa drabina może być stosowana podczas prac wymagających właściwości izolacyjnych.

Odporność na wymagające warunki

Konstrukcja jest odporna na wilgoć, korozję, działanie kwasów i wiele czynników atmosferycznych.

Modułowa budowa

Poszczególne elementy można dobierać do rodzaju stanowiska, a po zakończeniu pracy rozmontować i przetransportować.

Normy zestawu

Elementy KIT IRULADDER TOTAL spełniają wymagania norm:

EN 795 B

EN 131

EN 50528

EN 61478

EN 1891 A

EN 362

EN 353-2

EN 358

EN 12841-A

EN 12841-C

EN 341-2

Zastosowanie

KIT IRULADDER TOTAL jest przeznaczony do:

• prac na słupach energetycznych i telekomunikacyjnych,
• pracy przy ścianach i elewacjach,
• konserwacji fasad,
• montażu instalacji zewnętrznych,
• obsługi oświetlenia,
• pracy przy konstrukcjach przemysłowych,
• dostępu do stanowisk na wysokości,
• asekuracji podczas wejścia i zejścia,
• prac wymagających izolacji elektrycznej,
• przygotowania stanowisk ewakuacyjnych,
• działań ratowniczych po zatrzymaniu upadku.

Irudek KIT IRULADDER TOTAL to kompletny system łączący izolowaną drabinę kotwiczącą, stabilizację do pracy przy słupach, boczne podpory do ścian i elewacji oraz dedykowane wyposażenie asekuracyjno-ratownicze. Rozbudowana konfiguracja pozwala przygotować bezpieczne stanowisko na różnych konstrukcjach, zapewnić ciągłą ochronę przed upadkiem i zaplanować kontrolowaną ewakuację użytkownika.
