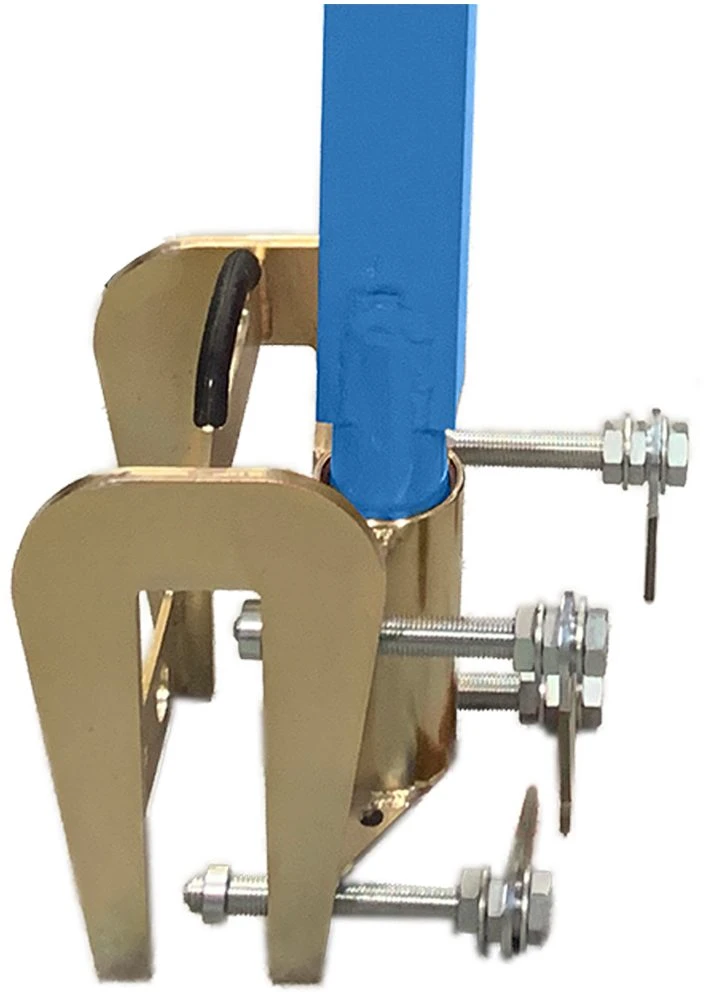

FIXED BARREL BASE 12,7 cm baza kotwicząca do konstrukcji pionowych do DAVIT i ANALOG

FIXED BARREL BASE 48 mm/12,7 cm

• zakres mocowania: 0–127 mm
• masa: 20,9 kg

Irudek FIXED BARREL BASE to stała baza montażowa przeznaczona do systemów kotwiczących DAVIT i ANALOG. Produkt umożliwia osadzenie kompatybilnego masztu oraz ramienia kotwiczącego, tworząc stabilny punkt asekuracyjny do pracy na wysokości, dostępu do przestrzeni ograniczonych oraz działań ratowniczych.

Baza przeznaczona jest do montażu na istniejących konstrukcjach pionowych, takich jak ściany, attyki, krawędzie zbiorników, murki oporowe, parapety techniczne i podobne elementy konstrukcyjne.

Stałe gniazdo montażowe do systemów DAVIT i ANALOG
Po zamocowaniu do konstrukcji baza tworzy powtarzalne miejsce montażu masztu systemowego. Do masztu podłącza się ramię kotwiczące, które ustawia punkt asekuracyjny nad miejscem pracy.

Praca na konstrukcjach pionowych
Produkt został zaprojektowany do montażu na pionowych elementach konstrukcyjnych, gdzie wymagane jest stabilne przenoszenie obciążeń z systemu kotwiczącego.

Kompatybilność z systemami Irudek
Baza współpracuje ze standardowymi urządzeniami systemów Irudek DAVIT i Irudek ANALOG, gdy są zainstalowane zgodnie z instrukcją.

Przenoszenie obciążeń na konstrukcję nośną
Podczas pracy obciążenie z użytkownika, urządzenia samohamownego, wyciągarki lub zestawu ratowniczego przechodzi przez punkt kotwiczenia na ramię, następnie na maszt, bazę i dalej na konstrukcję pionową.

Zastosowanie ratownicze dla 2 użytkowników
W kompletnej konfiguracji system może być używany dla maksymalnie 2 użytkowników / 280 kg w zastosowaniach ratowniczych.

Ochrona przed upadkiem dla 1 użytkownika
W konfiguracji przeciwupadkowej system przeznaczony jest dla 1 użytkownika / 140 kg.

Wysoka wytrzymałość konstrukcyjna
Baza została zaprojektowana do przenoszenia dużych obciążeń pionowych i momentów sił powstających podczas pracy systemu.

Stal spawana cynkowana ogniowo
Konstrukcja wykonana jest ze spawanej stali zabezpieczonej cynkowaniem ogniowym, co zapewnia wysoką odporność mechaniczną, trwałość oraz ochronę antykorozyjną.

Trzy warianty dopasowania
Produkt dostępny jest w trzech rozmiarach, dopasowanych do różnych grubości konstrukcji pionowych.

W tym miejscu można podmienić parametry konkretnego wariantu:

Wariant: [FIXED BARREL BASE 5,08 cm / 12,70 cm / 17,78 cm]
Numer referencyjny: [100205900039 / 100205900045 / 100205900043]
Zakres konstrukcji: [0–5,08 cm / 0–12,7 cm / 0–18,1 cm]
Waga: [20 kg / 20,9 kg / 21,4 kg]

Specyfikacja techniczna

Model: FIXED BARREL BASE / BARREL BASE FIJA

Typ: stała baza montażowa do konstrukcji pionowych

Normy: EN 795, TS 16415

Pojemność ratownicza: maksymalnie 2 użytkowników / 280 kg

Udźwig w ochronie przed upadkiem: 1 użytkownik / 140 kg

Moment obciążający: 10 000 N·m

Obciążenie pionowe: 22,24 kN

Trwałość: bez ograniczeń

Materiał: stal spawana cynkowana ogniowo

Zastosowanie

• montaż na ścianach
• montaż na attykach
• montaż na parapetach technicznych
• montaż na krawędziach zbiorników
• montaż na murkach oporowych
• prace w przestrzeniach ograniczonych
• asekuracja przy włazach i otworach technologicznych
• ratownictwo techniczne
• ewakuacja i odzysk użytkownika
• współpraca z systemami DAVIT i ANALOG
• tworzenie stałego gniazda do wielokrotnego montażu masztu i ramienia

Zasady użytkowania

Kompletność systemu
Baza nie jest samodzielnym systemem asekuracyjnym. Do prawidłowej pracy wymaga kompatybilnego masztu i ramienia systemu DAVIT lub ANALOG.

Montaż
Instalację należy wykonywać na konstrukcji o odpowiedniej nośności, zgodnie z dokumentacją techniczną i pod nadzorem wykwalifikowanego personelu.

Kontrola
Przed użyciem należy sprawdzić stan bazy, mocowania, masztu, ramienia oraz pozostałych elementów systemu.

Irudek FIXED BARREL BASE to profesjonalna stała baza do konstrukcji pionowych, zapewniająca stabilne mocowanie systemów DAVIT i ANALOG, wysoką wytrzymałość oraz bezpieczne przenoszenie obciążeń podczas prac wysokościowych, ratowniczych i działań w przestrzeniach ograniczonych.
