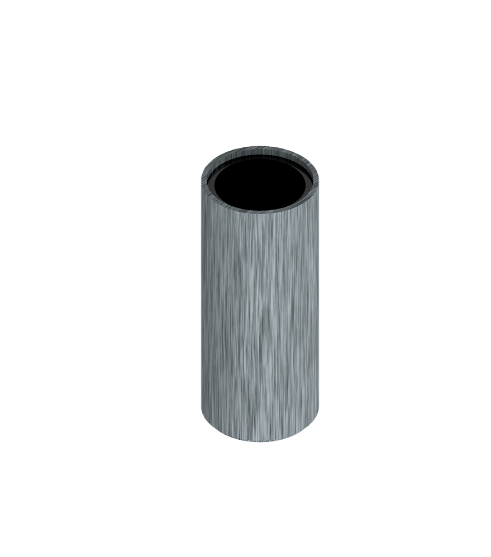

BASE CORE Baza montażowa do otworów wierconych Ø101,6 mm, DAVIT i ANALOG

Irudek BASE CORE to profesjonalna baza montażowa przeznaczona do budowy stałych punktów kotwiczących współpracujących z systemami DAVIT oraz ANALOG. Produkt został zaprojektowany do montażu w otworze wierconym w konstrukcji betonowej i stanowi element nośny dla masztu oraz ramienia kotwiczącego.

BASE CORE nie jest samodzielnym punktem kotwiczenia. Dopiero po zamontowaniu kompatybilnego masztu i ramienia tworzy kompletny system asekuracyjny lub ratowniczy umożliwiający bezpieczne prowadzenie prac na wysokości oraz wejście do przestrzeni ograniczonych.

Dzięki niewielkiej masie, wysokiej wytrzymałości oraz odporności na korozję baza doskonale sprawdza się zarówno w nowych obiektach, jak i podczas modernizacji istniejących konstrukcji betonowych.

Najważniejsze cechy produktu

Baza do systemów DAVIT i ANALOG Przeznaczona do współpracy z kompatybilnymi masztami i ramionami kotwiczącymi systemów Irudek DAVIT oraz ANALOG.

Montaż w otworze wierconym Instalacja odbywa się w przygotowanym otworze o średnicy Ø101,6 mm, wykonanym w konstrukcji betonowej.

Do nowych i istniejących konstrukcji betonowych Może być stosowana zarówno podczas wykonywania nowych instalacji, jak i modernizacji już istniejących obiektów.

Praca dla dwóch użytkowników w ratownictwie Kompletny system umożliwia prowadzenie działań ratowniczych dla maksymalnie dwóch użytkowników o łącznym obciążeniu do 280 kg.

System antyupadkowy dla jednego użytkownika Podczas pracy jako system ochrony przed upadkiem przeznaczony jest dla jednego użytkownika o masie do 140 kg.

Wytrzymała konstrukcja stalowa Korpus wykonano ze spawanej stali zabezpieczonej cynkowaniem ogniowym, co zapewnia wysoką odporność na korozję i uszkodzenia mechaniczne.

Tuleja z polietylenu wysokiej gęstości Wewnętrzna tuleja wykonana z HDPE poprawia prowadzenie masztu, ogranicza tarcie oraz ułatwia montaż i demontaż systemu.

Kompaktowa konstrukcja Niewielka masa własna ułatwia transport oraz montaż.

Jak działa BASE CORE?

BASE CORE pełni funkcję stałego gniazda montażowego dla systemów kotwiczących.

Po osadzeniu bazy w przygotowanym otworze betonowym montowany jest kompatybilny maszt systemu DAVIT lub ANALOG, na którym instalowane jest ramię kotwiczące.

Podczas pracy obciążenia przenoszone są w następujący sposób:

• użytkownik lub urządzenie asekuracyjne,
• ramię kotwiczące,
• maszt,
• baza BASE CORE,
• konstrukcja betonowa.

Takie rozwiązanie umożliwia utworzenie stabilnego punktu kotwiczenia dla urządzeń samohamownych, wyciągarek ratowniczych oraz pozostałych elementów systemów ochrony przed upadkiem.

Zastosowanie

BASE CORE znajduje zastosowanie podczas:

• prac na wysokości,
• prac ratowniczych,
• zabezpieczania wejść do przestrzeni ograniczonych,
• obsługi studzienek i kanałów,
• prac przy zbiornikach technologicznych,
• montażu systemów DAVIT,
• montażu systemów ANALOG,
• instalacji stałych punktów kotwiczących,
• modernizacji istniejących obiektów betonowych.

Charakterystyka techniczna

• Model: BASE CORE
• Kod referencyjny: 100205900050
• Typ: baza montażowa do systemów kotwiczących
• Normy: EN 795 + TS 16415
• Maksymalna liczba użytkowników (ratownictwo): 2
• Maksymalne obciążenie ratownicze: 280 kg
• Maksymalne obciążenie systemu antyupadkowego: 140 kg
• Wytrzymałość robocza: 10,2 kN
• Obciążenie pionowe: 22,24 kN
• Średnica otworu montażowego: Ø101,6 mm
• Waga: 2,95 kg
• Trwałość: bez ograniczeń

Materiały

Korpus bazy

• spawana stal
• cynkowanie ogniowe

Tuleja prowadząca

• polietylen o wysokiej gęstości (HDPE)

Najważniejsze zalety systemu

• tworzy stabilne gniazdo montażowe dla systemów DAVIT i ANALOG,
• umożliwia montaż w nowych oraz istniejących konstrukcjach betonowych,
• przeznaczona do ochrony przed upadkiem oraz działań ratowniczych,
• wysoka odporność na korozję dzięki cynkowaniu ogniowemu,
• tuleja HDPE poprawiająca prowadzenie masztu i ograniczająca zużycie,
• możliwość pracy jednego użytkownika w systemie antyupadkowym lub dwóch użytkowników podczas działań ratowniczych,
• niewielka masa ułatwiająca transport i montaż.
